Ściemnialny sterownik TRIAC DALI PUSH 0/1-10V 8-48VDC 50W wieloprądowy (180-1500mA)

50W 4-w-1 Ściemnialny Zasilacz LED: DALI, PUSH, TRIAC, 0/1-10V. Stały prąd

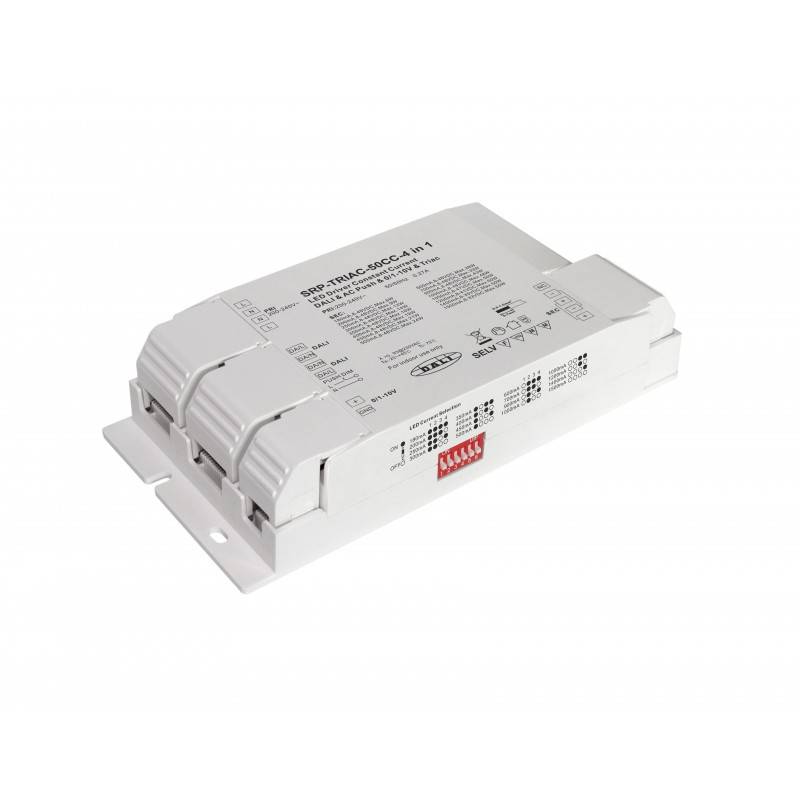

SRP-TRIAC-50CC to zasilacz 8-48V 4 w 1 o mocy 50W, zatwierdzony przez ENEC, z wyjściem o stałym prądzie 1 kanału i regulowanym prądzie od 180mA do 1500mA za pomocą przełączników DIP, co czyni go odpowiednim do różnych lamp LED.

Kontroler ściemniania TRIAC jest zaprojektowany z DALI, PUSH, TRIAC, 0/1-10V, 4 interfejsami ściemniania w 1. 200-240V-AC. Kontroler LED z wyjściem ściemniania amplitudy zamiast wyjścia PWM, aby zapewnić brak migotania.

Współczynnik mocy ściemniacza LED większy niż 0,9 oraz wysoka efektywność powyżej 83%. Umożliwia płynne i głębokie ściemnianie aż do 1% bez brzęczenia i migotania. 1 adres DALI może być automatycznie przypisany przez master DALI.

Programowalne za pomocą oprogramowania Tridonic. Aplikacja dla użytkowników do kontrolowania ich indywidualnych opraw oświetleniowych przez sieć Wi-Fi.

Zgodnie z normami IEC 62386-101, IEC 62386-102 i IEC 62386-207, ten kontroler DALI jest kompatybilny z większością systemów DALI dostępnych na rynku. Sterownik ściemniania Triac może być kompatybilny z uniwersalnymi ściemniaczami TRIAC. W przypadku wyboru interfejsu 0/1-10V, jest on kompatybilny z uniwersalnymi ściemniaczami 0/1-10V.

Wybierz prawidłowy prąd wyjściowy przed podłączeniem oświetlenia LED za pomocą przełączników DIP. Upewnij się, że zasilacz jest odłączony przed wyborem prądu wyjściowego.

Główne cechy Źródło ściemniane TRIAC DALI PUSH 0/1-10V

• Regulowany zasilacz LED z interfejsami ściemniania TRIAC/DALI/Push+0/1-10V 4 w 1.
• 1 kanał wyjściowy o stałym prądzie, maksymalna moc wyjściowa 50W.
• Prąd wyjściowy 180mA-1500mA wybierany za pomocą przełącznika DIP.
• Umożliwia kontrolę jednokolorowego oświetlenia LED.
• Zasilacz klasy II, w pełni izolowana obudowa z tworzywa sztucznego.
• Wysoki współczynnik mocy i efektywność.
• Zgodne z normami IEC 62386-101, 62386-102, 62386-207.
• Kompatybilny z uniwersalnymi masterami DALI, które akceptują polecenia DT6.
• Kompatybilne z uniwersalnymi ściemniaczami TRIAC.
• Kompatybilny z uniwersalnymi ściemniaczami 0/1-10V.
• Klasa ochrony IP20.
• Odpowiednie do zastosowań wewnętrznych w oświetleniu LED.

1. Wybór interfejsu sterującego

1.1. Sterownik LED obsługuje 4 typy wejścia ściemniania: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Proszę wybrać dowolny z 4 interfejsów ściemniania do podłączenia za każdym razem.

1.3. Aby podłączyć nowy interfejs przyciemniania, wcześniej podłączony interfejs przyciemniania musi być odłączony.

1.4. Nie łącz więcej niż 2 (łącznie 2) interfejsy ściemniania jednocześnie.

2. Adres DALI przypisany przez masterów DALI

Kiedy jest podłączony do interfejsu DALI, kontroler DALI Master może automatycznie przypisać adres DALI. Proszę zapoznać się z podręcznikami użytkownika kompatybilnych kontrolerów DALI w celu uzyskania szczegółowych informacji o działaniach.

3. Tryb Dimmowania PUSH

Tak długo, jak jest podłączony do AC PUSH, kontroler będzie w trybie ściemniacza PUSH, operacje w trybie ściemniacza PUSH są następujące:

3.1. Naciśnij przycisk, aby włączyć/wyłączyć.

3.2. Naciśnij i przytrzymaj przycisk, aby zwiększyć lub zmniejszyć intensywność światła do pożądanego poziomu, a następnie zwolnij go. Powtórz operację, aby dostosować intensywność światła w przeciwnym kierunku. Zakres przyciemniania wynosi od 1% do 100%.

3.3. Funkcja pamięci po wyłączeniu zasilania lub przerwie w zasilaniu pozwala urządzeniu zapamiętać poprzedni stan przed wyłączeniem, gdy jest ponownie włączane.

4. Wejście ściemniania TRIAC

Kiedy jest podłączony do ściemniacza TRIAC, różne ściemniacze TRIAC od różnych dostawców mogą mieć różne minimalne poziomy przyciemniania, poniżej których kontroler nie może być ściemniany. Aby ściemnić do 1%, upewnij się, że ściemniacz wspiera minimalny poziom przyciemniania wynoszący 1%.

SCHEMAT OKABLOWANIA
