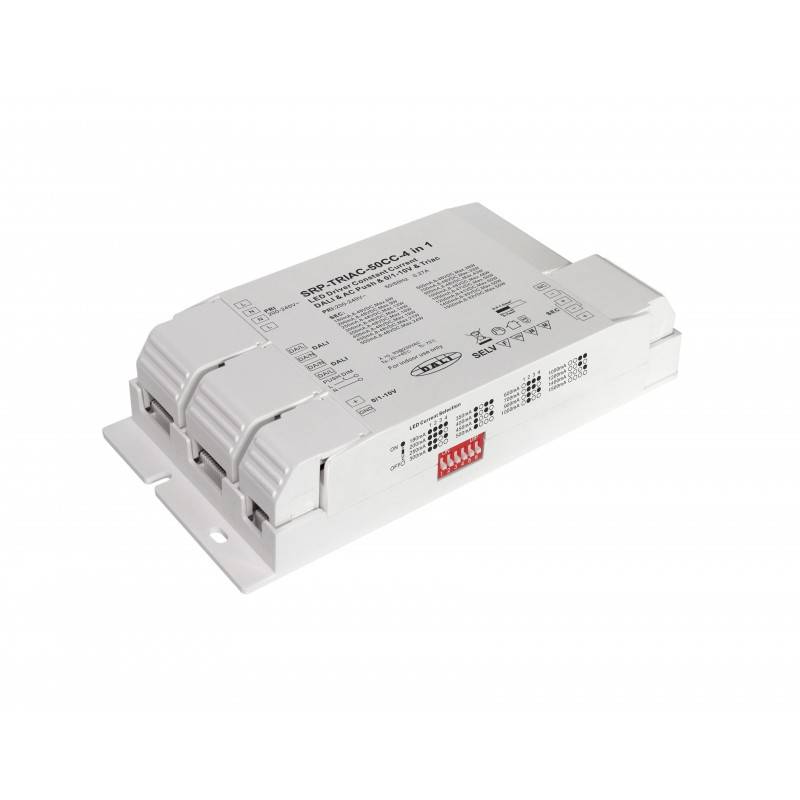

Dimmable TRIAC DALI PUSH driver 0/1-10V 8-48VDC 50W multicurrent (180-1500mA)

50W 4 az 1-ben Dimmelhető LED Tápegység: DALI, PUSH, TRIAC, 0/1-10V. Állandó áram

A SRP-TRIAC-50CC egy tápellátás 8-48V 4 az 1-ben 50W, ENEC hitelesített, 1 csatornás, állandó áramú kimenettel, amelynek áramát DIP kapcsolókkal 180mA-tól 1500mA-ig állíthatjuk, így alkalmas különböző LED lámpákhoz.

A TRIAC fényerőszabályozó a DALI, PUSH, TRIAC, 0/1-10V, 4 dimmable interfész 1-ben tervezésű. 200-240V-AC. LED vezérlő amplitúdó dimming kimenettel PWM kimenet helyett, hogy biztosítsa a villogásmentességet.

A LED dimmer teljesítményfaktora nagyobb mint 0,9, hatékonysága pedig meghaladja a 83%-ot. Zökkenőmentes és mély fényerő-szabályozást tesz lehetővé 1%-ig, zaj és villogás nélkül. 1 DALI címet automatikusan a DALI mesterek rendelhetnek hozzá.

Programozható a Tridonic szoftverrel. Alkalmazás a felhasználók számára, hogy a Wi-Fi hálózaton keresztül irányítsák az egyes lámpáikat.

A IEC 62386-101, IEC 62386-102 és IEC 62386-207 szabványok alapján ez a DALI vezérlő kompatibilis a piacon elérhető legtöbb DALI rendszerrel. A Triac fényerőszabályozó driver kompatibilis lehet a univerzális TRIAC fényerőszabályozókkal. A 0/1-10V interfész kiválasztásakor kompatibilis a univerzális 0/1-10V fényerőszabályozókkal.

Válassza ki a megfelelő kimeneti áramerősséget az LED világítás bekötése előtt a DIP kapcsolók segítségével. Győződjön meg arról, hogy a tápegység le van választva a kimeneti áramerősség kiválasztása előtt.

Főbb jellemzők Változtatható fényerő forrás TRIAC DALI PUSH 0/1-10V

• Triac/DALI/Push+0/1-10V dimmelhető interfészekkel rendelkező állítható LED meghajtó 4 az 1-ben.
• 1 állandó áramú kimeneti csatorna, maximális kimeneti teljesítmény 50W.
• Kimeneti áram 180mA-1500mA DIP kapcsolóval választható.
• Lehetővé teszi az egyszínű LED világítás vezérlését.
• II. osztályú tápegység, teljesen szigetelt műanyag ház.
• Magas teljesítménytényező és hatékonyság.
• Megfelel az IEC 62386-101, 62386-102, 62386-207 szabványoknak.
• Kompatibilis a DT6 parancsokat elfogadó univerzális DALI mesterekkel.
• Összeegyeztethető univerzális TRIAC dimmerekrel.
• Kompatibilis az univerzális 0/1-10V dimmerekkel.
• IP20 védettségi osztály.
• Alkalmas beltéri LED világítási alkalmazásokhoz.

1. A vezérlő felület kiválasztása

1.1. Az LED meghajtó 4 féle fényerőszabályozást támogat: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Kérjük, válassza ki bármelyik 4 fényerőszabályozó interfészt a vezetékek csatlakoztatásához minden alkalommal.

1.3. Egy új fényerőszabályzó interfész csatlakoztatásához először le kell választani a korábban csatlakoztatott fényerőszabályzó interfészt.

1.4. Ne csatlakoztasson egyszerre több mint 2 (beleértve a 2-t) fényerőszabályzó interfészt.

2. DALI cím, amelyet a DALI mesterek rendeltek hozzá

A DALI interfészhez csatlakoztatva a DALI Master vezérlő automatikusan hozzárendelhet egy DALI címet. Kérjük, nézze meg a kompatibilis DALI masterek felhasználói kézikönyveit a konkrét műveletekhez.

3. NYOMÁS T dimmer mód

Amíg AC PUSH-hoz csatlakoztatva van, a vezérlő PUSH Dimmelő Mód-ban lesz, a PUSH Dimmelő Módban végzett műveletek a következők:

3.1. Nyomja meg a gombot a bekapcsoláshoz/kikapcsoláshoz.

3.2. Nyomja meg és tartsa lenyomva a gombot a fényerő kívánt szintre való növeléséhez vagy csökkentéséhez, majd engedje el, ezt követően ismételje meg az eljárást a fényerő ellenkező irányba való állításához. A fényerő csökkentési tartománya 1%-tól 100%-ig terjed.

3.3. A memóriafunkció áramkimaradás vagy áramtalanítás után lehetővé teszi az eszköz számára, hogy emlékezzen a korábbi állapotra, mielőtt kikapcsolták, miközben újra bekapcsolják.

4. TRIAC fényerőszabályozó bemenet

Amikor egy TRIAC dimmerhez csatlakozik, a különböző beszállítók TRIAC dimmerjei eltérő minimális fényerő-szintekkel rendelkezhetnek, amelyek alatt a vezérlőt nem lehet szabályozni. Az 1%-os dimmeléshez győződjön meg róla, hogy a dimmer támogat egy 1%-os minimális fényerő-szintet.

VEZETÉKÁBRA
