Dimmable TRIAC DALI PUSH driver 0/1-10V 8-48VDC 50W multi-current (180-1500mA)

50W 4-σε-1 Ρυθμιζόμενος LED Driver: DALI, PUSH, TRIAC, 0/1-10V. Σταθερό ρεύμα

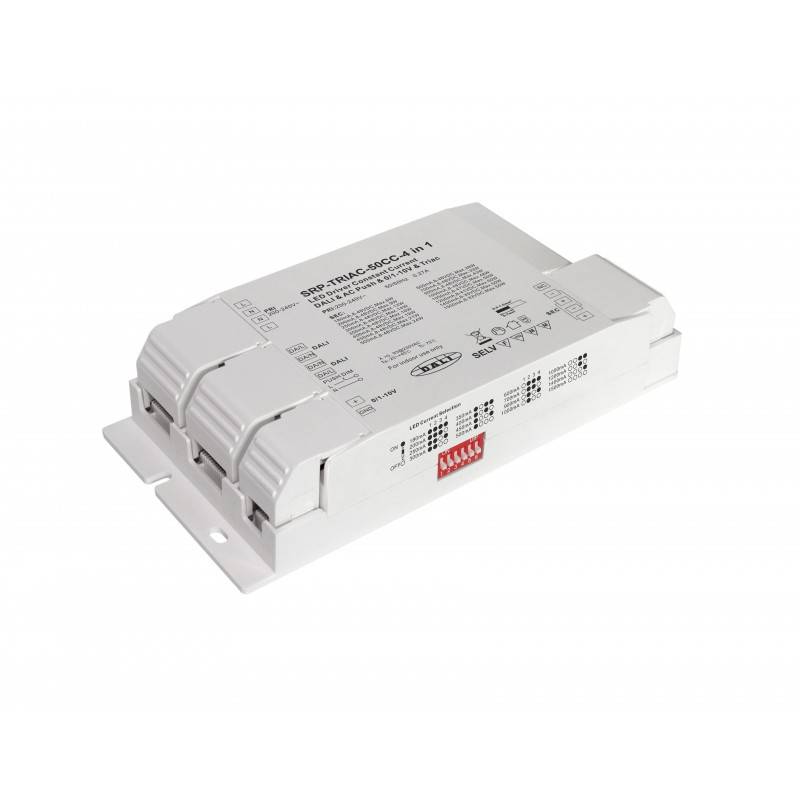

Ο SRP-TRIAC-50CC είναι ένας τροφοδοτικός σχεδιασμός 8-48V 4 σε 1 50W, εγκεκριμένος ENEC, με σταθερή εξόδου ρεύματος 1 καναλιού και ρυθμιζόμενο ρεύμα από 180mA έως 1500mA μέσω διακοπτών DIP, καθιστώντας τον κατάλληλο για διάφορα LED φώτα.

Ο ελεγκτής ρύθμισης φωτεινότητας TRIAC έχει σχεδιαστεί με DALI, PUSH, TRIAC, 0/1-10V, 4 διεπαφές ρύθμισης φωτεινότητας σε 1. 200-240V-AC. Ελεγκτής LED με έξοδο ρύθμισης πλάτους αντί για έξοδο PWM για να διασφαλιστεί ότι δεν υπάρχουν αναλαμπές.

Συντελεστής ισχύος του ρυθμιστή LED μεγαλύτερος από 0.9 και υψηλή απόδοση πάνω από 83%. Επιτρέπει ομαλή και βαθιά μείωση φωτεινότητας έως 1% χωρίς βούισμα ή αναλαμπές. 1 διεύθυνση DALI μπορεί να ανατεθεί αυτόματα από τους μάστες DALI.

Προγραμματιζόμενο με το Λογισμικό Tridonic. Εφαρμογή για τους χρήστες να ελέγχουν τα ατομικά τους φωτιστικά μέσω του δικτύου Wi-Fi.

Σύμφωνα με τα πρότυπα IEC 62386-101, IEC 62386-102 και IEC 62386-207, αυτός ο ελεγκτής DALI είναι συμβατός με τα περισσότερα συστήματα DALI στην αγορά. Ο οδηγός φωτεινότητας Triac μπορεί να είναι συμβατός με καθολικούς TRIAC ρυθμιστές φωτεινότητας. Όταν επιλέγετε τη διεπαφή 0/1-10V, είναι συμβατή με καθολικούς ρυθμιστές φωτεινότητας 0/1-10V.

Επιλέξτε το σωστό ρεύμα εξόδου πριν συνδέσετε το LED φως χρησιμοποιώντας τους διακόπτες DIP. Βεβαιωθείτε ότι η τροφοδοσία είναι αποσυνδεδεμένη πριν επιλέξετε το ρεύμα εξόδου.

Κύρια Χαρακτηριστικά Ρυθμιζόμενη Πηγή TRIAC DALI PUSH 0/1-10V

• Ρυθμιζόμενος οδηγός LED με διασυνδέσεις ρύθμισης TRIAC/DALI/Push+0/1-10V 4 σε 1.
• 1 σταθερή ροή ρεύματος, μέγιστη ισχύς εξόδου 50W.
• Επιλογή ρεύματος εξόδου 180mA-1500mA μέσω διακόπτη DIP.
• Επιτρέπει τον έλεγχο φωτισμού LED μονής χρώσης.
• Τροφοδοσία Class II, πλήρως μονωμένη πλαστική θήκη.
• Υψηλός συντελεστής ισχύος και αποδοτικότητα.
• Εναρμονίζεται με τα πρότυπα IEC 62386-101, 62386-102, 62386-207.
• Συμβατό με καθολικούς μάστερ DALI που δέχονται εντολές DT6.
• Συμβατό με παγκοσμίου τύπου TRIAC ρυθμιστές φωτεινότητας.
• Συμβατό με καθολικούς 0/1-10V ρυθμιστές φωτεινότητας.
• Βαθμολογία προστασίας IP20.
• Κατάλληλο για εφαρμογές LED φωτισμού εσωτερικού χώρου.

1. Επιλογή της διεπαφής ελέγχου

1.1. Ο οδηγός LED υποστηρίζει 4 τύπους εισόδου ρύθμισης φωτεινότητας: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Παρακαλώ επιλέξτε οποιαδήποτε από τις 4 διεπαφές εξασθένισης για να συνδέσετε κάθε φορά.

1.3. Για να συνδεθεί μια νέα διεπαφή dimming, πρέπει να αποσυνδεθεί η προηγουμένως συνδεδεμένη διεπαφή dimming.

1.4. Μην συνδέετε περισσότερες από 2 (συμπεριλαμβανομένων των 2) διεπαφές ρύθμισης φωτεινότητας ταυτόχρονα.

2. Διεύθυνση DALI που έχει ανατεθεί από τους κυρίους DALI

Όταν είναι συνδεδεμένος στη διασύνδεση DALI, ο ελεγκτής DALI Master μπορεί αυτόματα να αναθέσει μια διεύθυνση DALI. Παρακαλούμε ανατρέξτε στα εγχειρίδια χρήσης των συμβατών DALI master για συγκεκριμένες λειτουργίες.

3. Λειτουργία Πεδίου PUSH Dimmer

Όσο είναι συνδεδεμένος με AC PUSH, ο ελεγκτής θα είναι σε Λειτουργία PUSH Dimmer, οι λειτουργίες στη Λειτουργία Push Dimmer είναι οι εξής:

3.1. Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε.

3.2. Πατήστε και κρατήστε το κουμπί για να αυξήσετε ή να μειώσετε την ένταση του φωτός στο επιθυμητό επίπεδο και αφήστε το, στη συνέχεια επαναλάβετε τη διαδικασία για να ρυθμίσετε την ένταση του φωτός προς την αντίθετη κατεύθυνση. Η περιοχή σβησίματος κυμαίνεται από 1% έως 100%.

3.3. Η λειτουργία μνήμης μετά από διακοπή ρεύματος ή διακοπή ρεύματος επιτρέπει στη συσκευή να θυμάται την προηγούμενη κατάσταση πριν από την απενεργοποίησή της, όταν ενεργοποιείται ξανά.

4. Είσοδος ρύθμισης TRIAC

Όταν συνδέεται σε ένα ρυθμιστή TRIAC, διάφοροι ρυθμιστές TRIAC από διαφορετικούς προμηθευτές μπορεί να έχουν διαφορετικά ελάχιστα επίπεδα μείωσης φωτεινότητας κάτω από τα οποία ο ελεγκτής δεν μπορεί να ρυθμιστεί. Για να μειωθεί η φωτεινότητα στο 1%, βεβαιωθείτε ότι ο ρυθμιστής υποστηρίζει ένα ελάχιστο επίπεδο μείωσης φωτεινότητας 1%.

ΣΧΗΜΑ ΗΛΕΚΤΡΟΔΟΤΗΣΗΣ
