Dimmbarer Treiber TRIAC DALI PUSH 0/1-10V 50W (180-1500mA)

50W 4-in-1 Dimmbarer LED-Treiber: DALI, PUSH, TRIAC, 0/1-10V. Konstantstrom

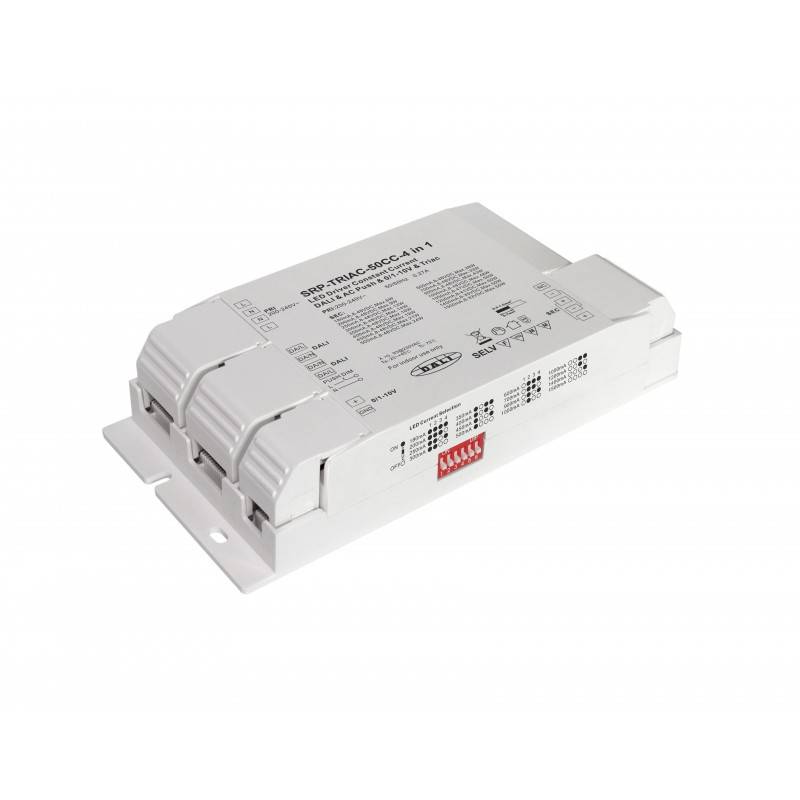

Das SRP-TRIAC-50CC ist ein Netzteil 8-48V 4in1 mit 50W, ENEC genehmigt, mit einer konstanten Stromausgabe von 1 Kanal und einstellbarem Strom von 180mA bis 1500mA über DIP-Schalter, was es für verschiedene LED-Leuchten geeignet macht.

Der TRIAC Dimmer-Regler ist mit DALI, PUSH, TRIAC, 0/1-10V, 4 Dimm-Schnittstellen in 1. 200-240V-AC. LED-Regler mit Amplituden-Dimm-Ausgang anstelle von PWM-Ausgang, um sicherzustellen, dass es kein Flimmern gibt.

Leistungsfaktor des LED-Dimmers größer als 0,9 und hohe Effizienz über 83 %. Ermöglicht sanftes und tiefes Dimmen bis zu 1 % ohne Brummen oder Flackern. 1 DALI-Adresse kann automatisch von den DALI-Meistern zugewiesen werden.

Programmierbar mit der Tridonic-Software. App für Benutzer, um ihre einzelnen Leuchten über das Wi-Fi-Netzwerk zu steuern.

Gemäß den Normen IEC 62386-101, IEC 62386-102 und IEC 62386-207 ist dieser DALI-Controller mit den meisten DALI-Systemen auf dem Markt kompatibel. Der Triac-Dimmertreiber kann mit universellen TRIAC-Dimmungseinheiten kompatibel sein. Bei Auswahl der 0/1-10V-Schnittstelle ist er mit universellen 0/1-10V-Dimmern kompatibel.

Wählen Sie den richtigen Ausgangsstrom aus, bevor Sie das LED-Licht mit den DIP-Schaltern verkabeln. Stellen Sie sicher, dass die Stromversorgung getrennt ist, bevor Sie den Ausgangsstrom auswählen.

Hauptmerkmale Dimmbares Licht TRIAC DALI PUSH 0/1-10V

• Verstellbarer LED-Treiber mit TRIAC/DALI/Push+0/1-10V dimschnittstellen 4 in 1.
• 1 konstanter Stromausgangskanal, maximale Ausgangsleistung 50W.
• Ausgangsstrom 180mA-1500mA wählbar über DIP-Schalter.
• Ermöglicht die Steuerung von Einzel-Farben-LED-Beleuchtung.
• Klasse II Stromversorgung, vollständig isoliertes Kunststoffgehäuse.
• Hoher Leistungsfaktor und Effizienz.
• Entspricht den IEC-Normen 62386-101, 62386-102, 62386-207.
• Kompatibel mit universellen DALI-Mastern, die DT6-Befehle akzeptieren.
• Kompatibel mit universellen TRIAC-Dimmern.
• Kompatibel mit universellen 0/1-10V Dimmer.
• IP20 Schutzart.
• Eignet sich für Innenanwendungen mit LED-Beleuchtung.

1. Auswahl der Steueroberfläche

1.1. Der LED-Treiber unterstützt 4 Arten von Dimmereingängen: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Bitte wählen Sie jede der 4 Dimm-Schnittstellen aus, um sie jedes Mal zu verkabeln.

1.3. Um eine neue Dimmer-Schnittstelle anzuschließen, muss die zuvor angeschlossene Dimmer-Schnittstelle getrennt werden.

1.4. Schließen Sie nicht mehr als 2 (einschließlich 2) Dimm-Schnittstellen gleichzeitig an.

2. DALI-Adresse, die von DALI-Mastern zugewiesen wurde

Wenn er mit der DALI-Schnittstelle verbunden ist, kann der DALI Master-Controller automatisch eine DALI-Adresse zuweisen. Bitte beachten Sie die Bedienungsanleitungen der kompatiblen DALI-Master für spezifische Vorgänge.

3. DRUCK Dimmer-Modus

Solange es mit einem AC PUSH verbunden ist, befindet sich der Controller im PUSH Dimmer-Modus. Die Vorgänge im PUSH Dimmer-Modus sind wie folgt:

3.1. Drücken Sie die Taste, um ein-/auszuschalten.

3.2. Drücken und halten Sie die Taste, um die Lichtintensität auf das gewünschte Niveau zu erhöhen oder zu verringern, und lassen Sie sie dann los. Wiederholen Sie den Vorgang, um die Lichtintensität in die entgegengesetzte Richtung anzupassen. Der Dimm-Bereich reicht von 1 % bis 100 %.

3.3. Die Speicherfunktion nach einem Stromausfall oder Stromunterbrechung ermöglicht es dem Gerät, den vorherigen Zustand zu speichern, bevor es ausgeschaltet wurde, während es wieder eingeschaltet wird.

4. TRIAC-Dimmereingang

Beim Anschluss an einen TRIAC-Dimmer können verschiedene TRIAC-Dimmer von unterschiedlichen Anbietern unterschiedliche minimale Dimmpegel haben, unterhalb derer der Controller nicht gedimmt werden kann. Um auf 1% zu dimmen, stellen Sie sicher, dass der Dimmer einen minimalen Dimmpegel von 1% unterstützt.

VERDRAHTUNGSPLAN
