Driver Dimmerabile TRIAC DALI PUSH 0/1-10V 50W (180-1500mA)

Driver LED Dimmabile 50W 4-in-1: DALI, PUSH, TRIAC, 0/1-10V. Corrente costante

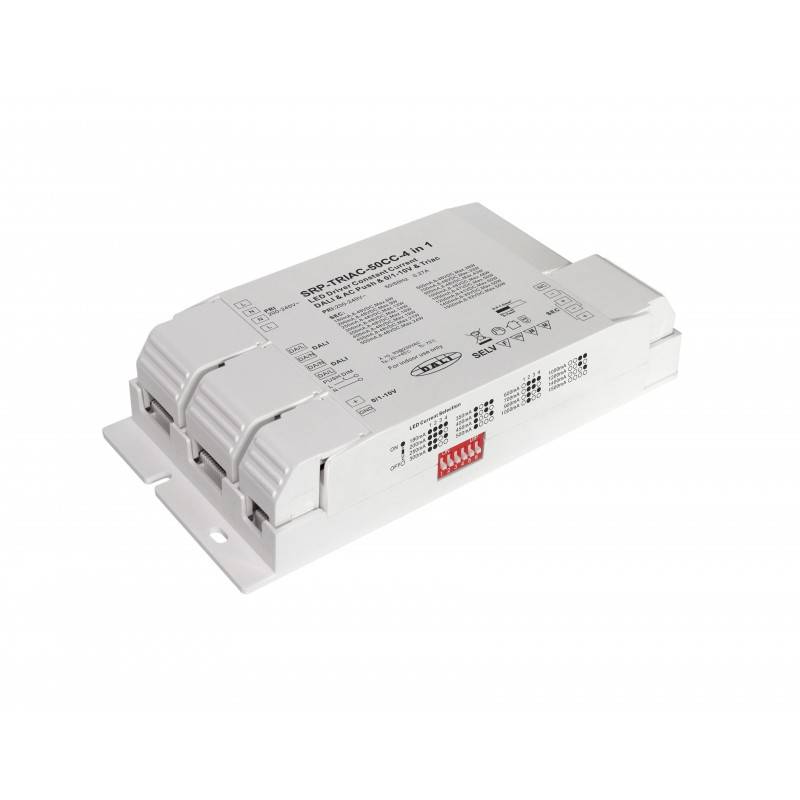

Il SRP-TRIAC-50CC è un alimentatore 8-48V 4 in 1 da 50W, approvato ENEC, con un’uscita a corrente costante di 1 canale e corrente regolabile da 180mA a 1500mA tramite interruttori DIP, rendendolo adatto per varie luci LED.

Il controller dimmer TRIAC è progettato con DALI, PUSH, TRIAC, 0/1-10V, 4 interfacce di dimmerazione in 1. 200-240V-AC. Controller LED con uscita di dimmerazione ad ampiezza invece di uscita PWM per garantire l'assenza di sfarfallio.

Fattore di potenza del dimmer LED superiore a 0,9 e alta efficienza oltre l'83%. Consente una modulazione fluida e profonda fino all'1% senza ronzio o sfarfallio. 1 indirizzo DALI può essere assegnato automaticamente dai master DALI.

Programmabile con il Software Tridonic. App per consentire agli utenti di controllare i propri corpi illuminanti individuali tramite la rete Wi-Fi.

Secondo le normative IEC 62386-101, IEC 62386-102 e IEC 62386-207, questo controller DALI è compatibile con la maggior parte dei sistemi DALI disponibili sul mercato. Il driver di dimmerazione Triac può essere compatibile con dimmer universali TRIAC. Quando si seleziona l'interfaccia 0/1-10V, è compatibile con dimmer universali 0/1-10V.

Seleziona la corrente di uscita corretta prima di cablare la luce LED utilizzando gli switch DIP. Assicurati che l'alimentazione sia disconnessa prima di selezionare la corrente di uscita.

Caratteristiche principali Sorgente dimmerabile TRIAC DALI PUSH 0/1-10V

• Driver LED regolabile con interfacce di dimming TRIAC/DALI/Push+0/1-10V 4 in 1.
• 1 canale di uscita a corrente costante, potenza massima in uscita 50W.
• Corrente di uscita 180mA-1500mA selezionabile tramite interruttore DIP.
• Consente il controllo dell'illuminazione a LED di un singolo colore.
• Alimentatore di Classe II, scatola in plastica completamente isolata.
• Alto fattore di potenza ed efficienza.
• Rispetta gli standard IEC 62386-101, 62386-102, 62386-207.
• Compatibile con i master DALI universali che accettano comandi DT6.
• Compatibile con dimmer TRIAC universali.
• Compatibile con dimmer universali 0/1-10V.
• Classe di protezione IP20.
• Adatto per applicazioni di illuminazione a LED interne.

1. Selezione dell'interfaccia di controllo

1.1. Il driver LED supporta 4 tipi di ingresso di regolazione: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Si prega di selezionare una delle 4 interfacce di dimmerazione da cablare ogni volta.

1.3. Per collegare un nuovo'interfaccia di dimmerazione, l'interfaccia di dimmerazione precedentemente collegata deve essere disconnessa.

1.4. Non collegare più di 2 (incluso 2) interfacce di dimmerazione contemporaneamente.

2. Indirizzo DALI assegnato dai master DALI

Quando collegato all'interfaccia DALI, il controller DALI Master può assegnare automaticamente un indirizzo DALI. Si prega di fare riferimento ai manuali utente dei master DALI compatibili per le operazioni specifiche.

3. Modalità Dimmer PUSH

Finché è collegato a un AC PUSH, il controller sarà in Modalità Dimmer PUSH, le operazioni in Modalità Dimmer PUSH sono le seguenti:

3.1. Premere il pulsante per accendere/spegnere.

3.2. Premi e tieni premuto il pulsante per aumentare o diminuire l'intensità della luce al livello desiderato e rilascialo, quindi ripeti l'operazione per regolare l'intensità della luce nella direzione opposta. L'intervallo di dimmerazione è dal 1% al 100%.

3.3. La funzione di memoria dopo lo spegnimento o l'interruzione di corrente consente al dispositivo di ricordare lo stato precedente prima che venisse spento mentre viene riacceso.

4. Ingresso di dimmerazione TRIAC

Quando collegato a un dimmer TRIAC, diversi dimmer TRIAC di fornitori diversi possono avere livelli minimi di dimming differenti al di sotto dei quali il controller non può essere attenuato. Per attenuare al 1%, assicurati che il dimmer supporti un livello minimo di dimming dell'1%.

DIAGRAMMA DI CABLAGGIO
