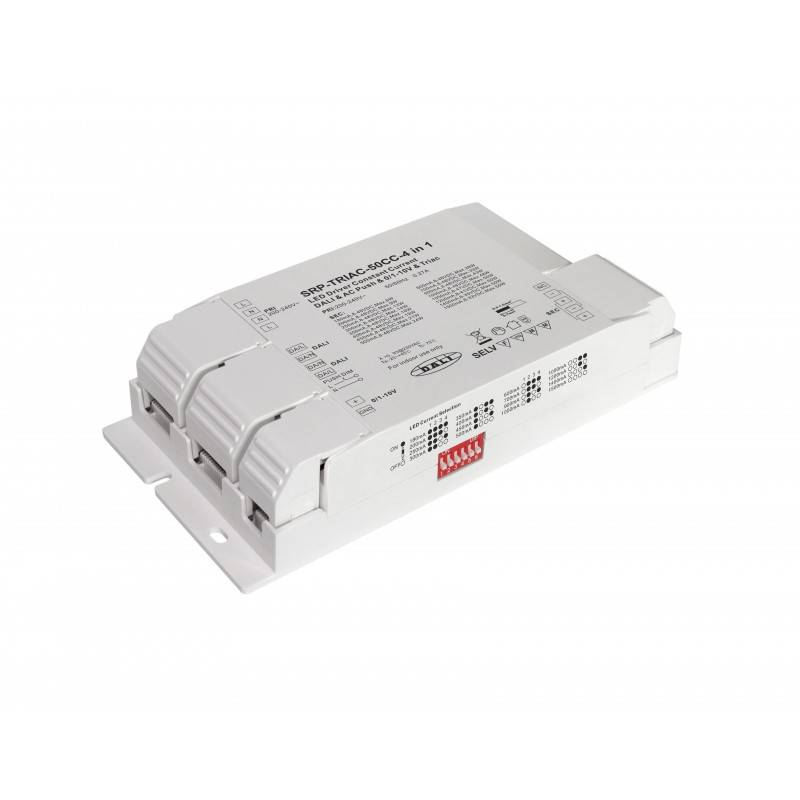

Driver Dimmable LED TRIAC DALI PUSH 0/1-10V 50W (180-1500mA)

https://new.barcelonaled.com/web/image/product.template/3120/image_1920?unique=79e239b

Le SRP-TRIAC-50CC est une alimentation électrique réglable de 8 à 48V 4 en 1 : TRIAC, DALI, PUSH et 0/1-10V, ce qui lui permet de fonctionner avec différents systèmes de contrôle. Contrôleur LED TRIAC réglable de 50W, avec une sortie de courant constant de 1 canal et un courant réglable de 180mA à 1500mA via des interrupteurs DIP. Conçu avec une entrée de 200-240V-AC.

Le pilote LED adopte une sortie de gradation d'amplitude. Il permet une régulation fluide et profonde jusqu'à 1 % sans scintillement ni bourdonnement. 1 adresse DALI peut être automatiquement assignée par les maîtres DALI.

Ref. SRP-TRIAC-50CC

44,99 € 44.99 EUR 44,99 € Toutes taxes comprises

37,18 € Toutes taxes comprises

Not Available For Sale

Cette combinaison n'existe pas.

Contactez-nous

Partager

Télécharger la fiche produit
Product Review's
0

Certificats CE | ROHS
Fréquence (Hz) 50 - 60
Garantie 5 ans
Système de contrôle DALI
Product Image

Driver LED dimmable 50W 4-en-1 : DALI, PUSH, TRIAC, 0/1-10V. Courant constant

Le SRP-TRIAC-50CC est une alimentation électrique 8-48V 4 en 1 de 50W, approuvé ENEC, avec une sortie de courant constant de 1 canal et un courant réglable de 180mA à 1500mA via des interrupteurs DIP, ce qui le rend adapté à divers éclairages LED.

Le contrôleur de variation TRIAC est conçu avec DALI, PUSH, TRIAC, 0/1-10V, 4 interfaces de variation en 1. 200-240V-CA. Contrôleur LED avec sortie de variation d'amplitude au lieu de sortie PWM pour garantir qu'il n'y ait pas de scintillement.

Facteur de puissance du dimmer LED supérieur à 0,9 et haute efficacité supérieure à 83 %. Permet un gradation fluide et profonde jusqu'à 1 % sans bourdonnement ni scintillement. 1 adresse DALI peut être automatiquement assignée par les maîtres DALI.

Programmable avec le logiciel Tridonic. Application permettant aux utilisateurs de contrôler leurs luminaires individuels via le réseau Wi-Fi.

Selon les normes IEC 62386-101, IEC 62386-102 et IEC 62386-207, ce contrôleur DALI est compatible avec la plupart des systèmes DALI sur le marché. Le driver de gradation Triac peut être compatible avec des variateurs TRIAC universels. Lors de la sélection de l'interface 0/1-10V, il est compatible avec des variateurs 0/1-10V universels.

Sélectionnez le courant de sortie correct avant de câbler la lumière LED à l'aide des interrupteurs DIP. Assurez-vous que l'alimentation est déconnectée avant de sélectionner le courant de sortie.

Caractéristiques principales Source dimmable TRIAC DALI PUSH 0/1-10V

  • Driver LED réglable avec interfaces de dimming TRIAC/DALI/Push+0/1-10V 4 en 1.
  • 1 canal de sortie à courant constant, puissance de sortie maximum 50W.
  • Courant de sortie 180mA-1500mA sélectionnable par interrupteur DIP.
  • Permet de contrôler un éclairage LED de couleur unique.
  • Alimentation de Classe II, boîtier en plastique entièrement isolé.
  • Facteur de puissance élevé et efficacité.
  • Conforme aux normes IEC 62386-101, 62386-102, 62386-207.
  • Compatible avec les maîtres DALI universels qui acceptent les commandes DT6.
  • Compatible avec les variateurs TRIAC universels.
  • Compatible avec des variateurs universels 0/1-10V.
  • Indice de protection IP20.
  • Convient aux applications d'éclairage LED intérieur.

1. Sélection de l'interface de contrôle

1.1. Le driver LED prend en charge 4 types d'entrée de gradation : DALI, PUSH, TRIAC, 0/1-10V.

1.2. Veuillez sélectionner l'une des 4 interfaces de gradation à câbler à chaque fois.

1.3. Pour connecter une nouvelle interface de variation, l'interface de variation précédemment connectée doit être déconnectée.

1.4. Ne pas connecter plus de 2 (y compris 2) interfaces de variation simultanément.

2. Adresse DALI assignée par les maîtres DALI

Lorsqu'il est connecté à l'interface DALI, le contrôleur maître DALI peut attribuer automatiquement une adresse DALI. Veuillez vous référer aux manuels d'utilisation des maîtres DALI compatibles pour des opérations spécifiques.

3. Mode Dimmer PUSH

tant qu'il est connecté avec un AC PUSH, le contrôleur sera en Mode Dimmers à Poussoir, les opérations en Mode Dimmers à Poussoir sont les suivantes :

3.1. Appuyez sur le bouton pour allumer/éteindre.

3.2. Appuyez longuement sur le bouton pour augmenter ou diminuer l'intensité lumineuse au niveau souhaité et relâchez-le, puis répétez l'opération pour ajuster l'intensité lumineuse dans la direction opposée. La plage de variation est de 1 % à 100 %.

3.3. La fonction de mémoire après une coupure de courant permet à l'appareil de se souvenir de l'état précédent avant d'être éteint lorsqu'il est rallumé.

4. Entrée de dimmabilité TRIAC

Lorsqu'il est connecté à un dimmer TRIAC, différents dimmers TRIAC de différents fournisseurs peuvent avoir des niveaux de luminosité minimale de variation différents en dessous desquels le contrôleur ne peut pas être atténué. Pour atténuer à 1 %, assurez-vous que le variateur prend en charge un niveau d'atténuation minimale de 1 %.
