Dimbare TRIAC DALI PUSH driver 0/1-10V 8-48VDC 50W multi-stroom (180-1500mA)

Dimbare LED-controller van 50W 4 in 1: DALI, PUSH, TRIAC, 0/1-10V. Constante stroom

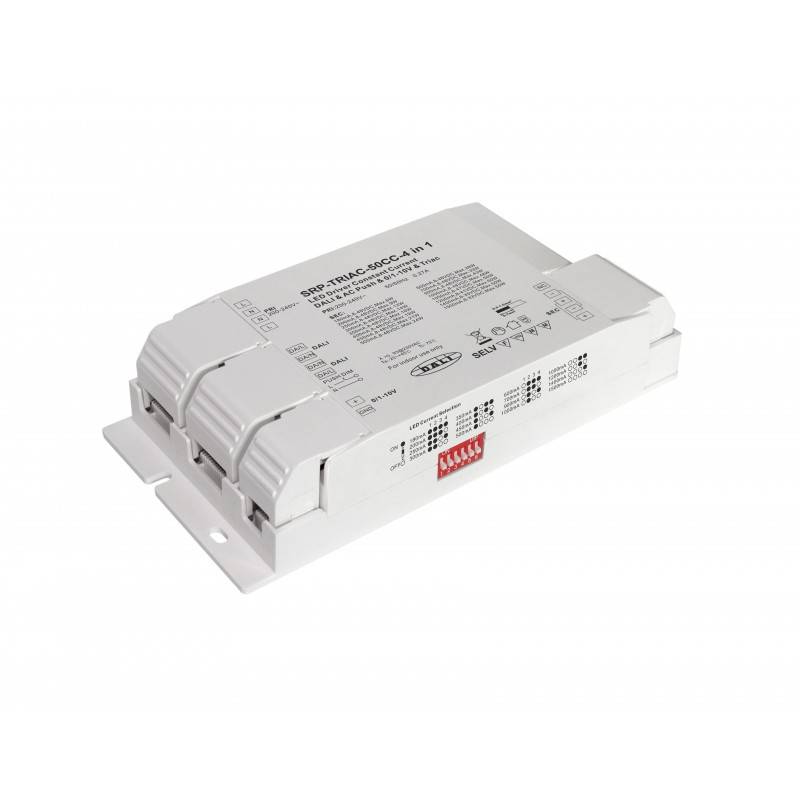

De SRP-TRIAC-50CC is een voeding 8-48V 4-in-1 van 50W, goedgekeurd door ENEC, met een constante stroomuitgang van 1 kanaal en een instelbare stroom van 180mA tot 1500mA via DIP-switches, waardoor het geschikt is voor verschillende LED-lampen.

De dimmer TRIAC is ontworpen met DALI, PUSH, TRIAC, 0/1-10V, 4 diminterfaces in 1. 200-240V-AC. LED-controller met amplitude-dimming output in plaats van een PWM-uitgang om ervoor te zorgen dat er geen knipperen is.

Vermogenfactor van de LED-regulator hoger dan 0,9 en hoge efficiëntie boven de 83%. Maakt een soepele en diepe regeling tot 1% mogelijk zonder zoemen of knipperen. 1 DALI-adres kan automatisch worden toegewezen door de DALI-master.

Programmeert met de Tridonic Software. App voor gebruikers om hun individuele verlichting via het wifi-netwerk te bedienen.

Volgens de normen IEC 62386-101, IEC 62386-102 en IEC 62386-207 is deze DALI-controller compatible met de meeste DALI-systemen op de markt. De Triac dimmer kan compatibel zijn met universele TRIAC regelaar. Bij het selecteren van de 0/1-10V-interface is hij compatibel met de universele 0/1-10V dimmers.

Selecteer de juiste uitgangsstroom voordat u de LED-lamp aansluit met de DIP-schakelaars. Zorg ervoor dat de voeding van de draad is losgekoppeld voordat u de uitgangsstroom selecteert.

Belangrijke Kenmerken Dimmable TRIAC DALI PUSH 0/1-10V

• Regelbare LED-driver met TRIAC/DALI/Push+0/1-10V diminterfaces, 4 in 1.
• 1 uitgang voor constante stroom, maximaal uitgangsvermogen 50W.
• Uitgangsstroom 180mA-1500mA selecteerbaar met DIP-schakelaars.
• Maakt het mogelijk om de LED-verlichting van één kleur te controleren.
• Voeding van klasse II, volledig geïsoleerde kunststof behuizing.
• Hoge vermogensfactor en efficiëntie.
• Voldoet aan de normen IEC 62386-101, IEC 62386-102, IEC 62386-207.
• Compatibel met universele DALI masters die DT6-commando's ondersteunen.
• Compatibel met universele TRIAC dimmers.
• Compatibel met universele dimmers van 0/1-10V.
• Beschermingsgraad IP20.
• Geschikt voor LED-verlichtingstoepassingen in binnenruimten.

1. Selectie van de regelinterface

1.1. De LED-controller ondersteunt 4 soorten diming-ingangen: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Gelieve een van de 4 regelinterfaces te selecteren om elke keer te bekabelen.

1.3. Om een nieuwe diminterface aan te sluiten, moet de eerder aangesloten diminterface worden losgekoppeld.

1.4. Sluit niet meer dan 2 (inclusief 2) regelinterfaces tegelijkertijd aan.

2. DALI-adres toegewezen door de DALI-master

Wanneer het wordt aangesloten op de DALI-interface, kan de DALI Master-controller automatisch een DALI-adres toewijzen. Raadpleeg de gebruikershandleidingen van de compatibele DALI-master voor specifieke bewerkingen.

3. PUSH Dimmer modus

terwijl hij is aangesloten op een AC PUSH, bevindt de controller zich in de Dimmer PUSH modus, de bewerkingen in de Dimmer Push modus zijn als volgt:

3.1. Druk op de knop om in/uit te schakelen.

3.2. Houd de knop ingedrukt om de lichtsterkte te verhogen of te verlagen tot het gewenste niveau en laat los, herhaal vervolgens de handeling om de lichtsterkte in de tegenovergestelde richting aan te passen. Het dimbereik is van 1% tot 100%.

3.3. De geheugenfunctie na uitschakeling of stroomonderbreking stelt het apparaat in staat om de staat voor uitschakeling te onthouden terwijl het opnieuw wordt ingeschakeld.

4. TRIAC-regeling ingang

Wanneer het wordt aangesloten op een TRIAC-dimmer, kunnen verschillende TRIAC-dimmers van verschillende leveranciers verschillende minimale dimniveaus hebben waaronder de regeling niet mogelijk is. Om op 1% te dimmen, moet u ervoor zorgen dat de dimmer een minimaal dimniveau van 1% ondersteunt.
