Driver Dimável TRIAC DALI PUSH 0/1-10V 10W (200-350mA)

Driver LED dimmer 4 em 1: DALI, PUSH, TRIAC, 0/1-10V. Corrente constante de 10W

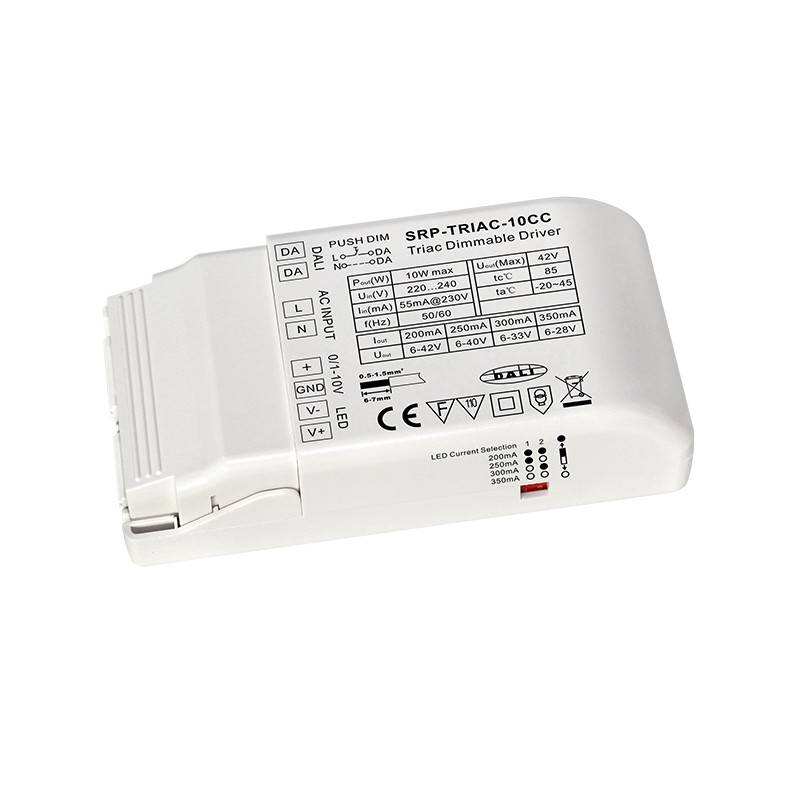

O SRP-TRIAC-10CC é um driver LED TRIAC aprovado pelo ENEC de 10W com saída de corrente constante de 1 canal e corrente ajustável variando de 200mA a 350mA através de interruptores DIP, tornando-o adequado para várias luzes LED.

O driver dimmer triac é projetado com DALI, Push, Triac, 0/1-10V 4 interfaces de dimming em 1, permitindo que funcione com diferentes sistemas de controle. Entrada de 200-240V-AC. O driver LED adota uma saída de dimming por amplitude em vez de uma saída PWM para garantir que não haja cintilação visível.

O fator de potência do driver LED pode ser superior a 0,9, e a eficiência é superior a 83%. Ele permite um escurecimento suave e profundo até 1% sem cintilação ou zumbido. 1 endereço DALI pode ser automaticamente atribuído pelos mestres DALI.

Compatível com o software Tridonic. Aplicativo para usuários controlarem suas luminárias individuais via rede Wi-Fi.

A regulamentação DALI é especificamente projetada para iluminação LED que pode ser atenuada suavemente, sem saltos na atenuação, sem flicker e sem ruído.

De acordo com os padrões IEC 62386-101, IEC 62386-102 e IEC 62386-207, este controlador DALI é compatível com a maioria dos sistemas DALI disponíveis no mercado. O driver de dimming Triac pode ser compatível com dimmers Triac universais. Ao selecionar a interface 0/1-10V, ela é compatível com dimmers 0/1-10V universais.

Principais Características Regulador Dimerizável TRIAC DALI PUSH 0/1-10V

• Driver LED dimmers com interfaces de controle DALI/Push+Triac+0/1-10V
• 1 canal de saída de corrente constante, potência de saída máxima de 10W
• Corrente de saída de 200mA-350mA selecionável por chave DIP
• Permite o controle de iluminação LED de cor única.
• Controle de corrente analógica, sem saída PWM, sem cintilação.
• Fonte de alimentação Classe II, caixa de plástico totalmente isolada
• Alto fator de potência e eficiência
• Atende às normas IEC 62386-101, IEC 62386-102, IEC 62386-207
• Compatível com masters DALI universais que suportam comandos DT6. Com dimmers TRIAC universais. Compatível com dimmers universais 0/1-10V.
• Classificação de proteção IP20, adequada para aplicações de iluminação LED internas.

1. Seleção da interface de regulação

1.1. O driver LED suporta 4 tipos de entrada de atenuação: DALI, Push, Triac, 0/1-10V.

1.2. Selecione qualquer uma das 4 interfaces de controle para conectar a cada vez.

1.3. Para conectar uma nova interface de atenuação, a interface de atenuação previamente conectada deve ser desconectada.

1.4. Não conecte mais de 2 interfaces de controle simultaneamente.

2. Endereço DALI atribuído pelos mestres DALI.

Ao conectar-se à interface DALI, 1 endereço DALI pode ser atribuído automaticamente pelo controlador mestre DALI.

3. Modo Dimmer PUSH

Enquanto conectado a um PUSH AC, o controlador estará no modo Dimmer de Push, as operações no modo Dimmer de Push são as seguintes:

3.1. Pressione o botão para ligar/desligar.

3.2. Pressione e segure o botão para aumentar ou diminuir a intensidade da luz até o nível desejado e solte, em seguida, repita a operação para ajustar a intensidade da luz na direção oposta. O intervalo de atenuação varia de 1% a 100%.

3.3. A função de memória após desligamento ou falta de energia permite que o dispositivo se lembre do estado anterior ao desligamento quando é religado.

4. Entrada de dimming Triac

Ao ser conectado a um dimmer Triac, diferentes dimmers Triac de diferentes fornecedores podem ter níveis mínimos de atenuação diferentes, abaixo dos quais o controlador não pode ser atenuado. Para atenuar a 1%, certifique-se de que o dimmer suporta um nível mínimo de atenuação de 1%.
