Dimmable TRIAC DALI PUSH driver 0/1-10V 6-42V 10W multicurrent (200-350mA)

4 σε 1 ρυθμιζόμενος LED οδηγός: DALI, PUSH, TRIAC, 0/1-10V. 10W σταθερού ρεύματος

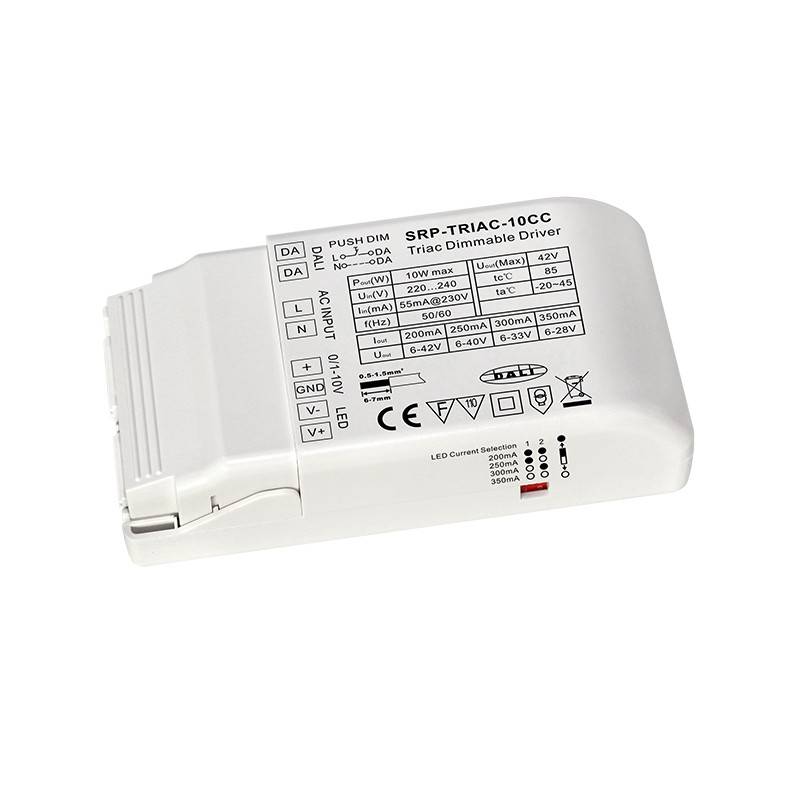

Η SRP-TRIAC-10CC είναι ένα 10W ENEC εγκεκριμένο DRIVER TRIAC LED με σταθερή έξοδο ρεύματος 1 καναλιού και ρυθμιζόμενο ρεύμα που κυμαίνεται από 200mA έως 350mA μέσω διακοπτών DIP, καθιστώντας το κατάλληλο για διάφορες LED φωτιστικά.

Ο οδηγός φωτεινότητας triac έχει σχεδιαστεί με DALI, Push, Triac, 0/1-10V 4 διεπαφές ρύθμισης φωτεινότητας σε 1, επιτρέποντάς του να λειτουργεί με διάφορα συστήματα ελέγχου. Είσοδος 200-240V-AC. Ο οδηγός LED υιοθετεί μια ρύθμιση φωτεινότητας με βάση την πλάτος αντί για έξοδο PWM για να διασφαλίσει ότι δεν υπάρχει ορατός αναβόσβημα.

Ο παράγοντας ισχύος του LED driver μπορεί να είναι μεγαλύτερος από 0,9 και η απόδοση είναι πάνω από 83%. Επιτρέπει ομαλή και βαθιά μείωση φωτεινότητας έως 1% χωρίς αναλαμπές ή θόρυβο. 1 διεύθυνση DALI μπορεί να ανατεθεί αυτόματα από τους δασκάλους DALI.

Συμβατό με το λογισμικό της Tridonic. Εφαρμογή για τους χρήστες να ελέγχουν τους ατομικούς τους φωτιστικούς σώματα μέσω του δικτύου Wi-Fi.

Η ρύθμιση DALI έχει σχεδιαστεί ειδικά για ομαλή ρύθμιση φωτεινότητας σε LED φωτισμό, χωρίς άλματα στη ρύθμιση της φωτεινότητας, χωρίς τρεμόπαιγμα και χωρίς θόρυβο.

Σύμφωνα με τα πρότυπα IEC 62386-101, IEC 62386-102 και IEC 62386-207, αυτός ο ελεγκτής DALI είναι συμβατός με τα περισσότερα συστήματα DALI που υπάρχουν στην αγορά. Ο οδηγός ρύθμισης Triac μπορεί να είναι συμβατός με παγκόσμιους ρυθμιστές Triac. Όταν επιλέγετε τη διεπαφή 0/1-10V, είναι συμβατή με παγκόσμιους ρυθμιστές 0/1-10V.

Κύρια Χαρακτηριστικά TRIAC Ρυθμιζόμενος DALI PUSH 0/1-10V Ρυθμιστής

• Διακόπτης LED dimmable με διασυνδέσεις ελέγχου DALI/Push+Triac+0/1-10V
• 1 κανάλι σταθερού ρεύματος εξόδου, μέγιστη ισχύς εξόδου 10W
• Επιλεγόμενη έξοδος ρεύματος 200mA-350mA μέσω διακόπτη DIP
• Επιτρέπει τον έλεγχο φωτισμού LED μίας μόνο απόχρωσης.
• Αναλογικός έλεγχος ρεύματος, χωρίς έξοδο PWM, χωρίς τρεμούς.
• Τροφοδοσία τάξης II, πλήρως μονωμένη πλαστική θήκη
• Υψηλός συντελεστής ισχύος και απόδοση
• Συμμορφώνεται με τα πρότυπα IEC 62386-101, IEC 62386-102, IEC 62386-207
• Συμβατό με καθολικούς DALI masters που υποστηρίζουν εντολές DT6. Με καθολικούς ρυθμιστές TRIAC. Συμβατό με καθολικούς ρυθμιστές 0/1-10V.
• Βαθμολογία προστασίας IP20, κατάλληλη για εφαρμογές LED φωτισμού εσωτερικών χώρων.

1. Επιλογή της διασύνδεσης ρύθμισης

1.1. Ο οδηγός LED υποστηρίζει 4 τύπους εισόδου ρύθμισης φωτεινότητας: DALI, Push, Triac, 0/1-10V.

1.2. Επιλέξτε οποιαδήποτε από τις 4 διεπαφές ελέγχου για καλωδίωση κάθε φορά.

1.3. Για να συνδέσετε μια νέα διεπαφή ρυθμιστικού φωτισμού, η προηγουμένως συνδεδεμένη διεπαφή ρυθμιστικού φωτισμού θα πρέπει να αποσυνδεθεί.

1.4. Μην συνδέετε ταυτόχρονα περισσότερες από 2 διεπαφές ελέγχου.

2. Διεύθυνση DALI που έχει ανατεθεί από τους δασκάλους DALI.

Κατά την σύνδεση με τη διεπαφή DALI, 1 διεύθυνση DALI μπορεί να ανατεθεί αυτόματα από τον ελεγκτή Master DALI.

3. Λειτουργία Ρυθμιστή PUSH

Ενώ είναι συνδεδεμένος σε PUSH AC, ο ελεγκτής θα βρίσκεται σε λειτουργία Push Dimmer, οι λειτουργίες σε λειτουργία Push Dimmer είναι οι εξής:

3.1. Πατήστε το κουμπί για να ενεργοποιήσετε/απενεργοποιήσετε.

3.2. Πατήστε και κρατήστε πατημένο το κουμπί για να αυξήσετε ή να μειώσετε την ένταση του φωτός στο επιθυμητό επίπεδο και στη συνέχεια απελευθερώστε το. Επαναλάβετε τη διαδικασία για να ρυθμίσετε την ένταση του φωτός στην αντίθετη κατεύθυνση. Η περιοχή dimming είναι από 1% έως 100%.

3.3. Η λειτουργία μνήμης μετά από απενεργοποίηση ή διακοπή ρεύματος επιτρέπει στη συσκευή να θυμάται την κατάσταση πριν από την απενεργοποίηση όταν ενεργοποιηθεί ξανά.

4. Είσοδος dimming Triac

Όταν είναι συνδεδεμένος σε ρυθμιστή Triac, διαφορετικοί ρυθμιστές Triac από διαφορετικούς προμηθευτές μπορεί να έχουν διαφορετικά ελάχιστα επίπεδα ρύθμισης κάτω από τα οποία ο ελεγκτής δεν μπορεί να ρυθμιστεί. Για να ρυθμίσετε στο 1%, βεβαιωθείτε ότι ο ρυθμιστής υποστηρίζει ελάχιστο επίπεδο ρύθμισης 1%.
