Dimbare LED-controller 4 in 1: DALI, PUSH, TRIAC, 0/1-10V. 10W constante stroom

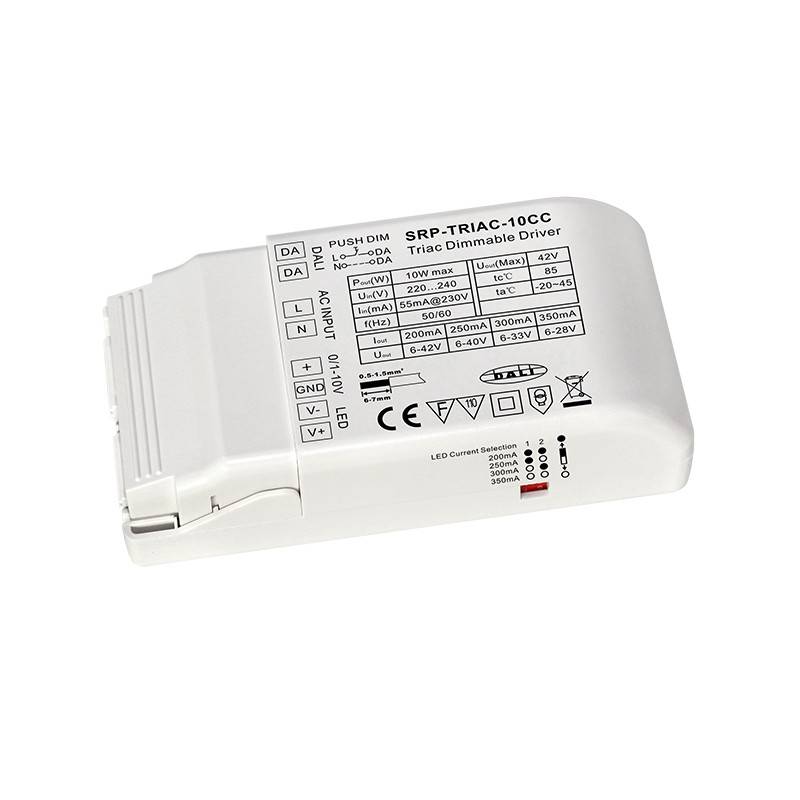

De SRP-TRIAC-10CC is een dimbare TRIAC LED-controller van 10W goedgekeurd door ENEC, met een constante stroomuitgang van 1 kanaal en een instelbare stroom van 200mA tot 350mA via DIP-schakelaars, waardoor hij geschikt is voor verschillende LED-lampen.
De triac-dimmercontroller is ontworpen met DALI, Push, Triac, 0/1-10V 4 diminterfaces in 1, waardoor hij kan werken met verschillende besturingssystemen. Ingang van 200-240V-AC. De LED-controller maakt gebruik van een amplitude-dimuitgang in plaats van een PWM-uitgang om te verzekeren dat er geen echte knippering is.
De vermogensfactor van de LED-regelaar kan hoger zijn dan 0,9 en de efficiëntie is hoger dan 83%. Het maakt een soepele en diepe dimming mogelijk tot 1% zonder knipperen of zoemen. 1 DALI-adres kan automatisch worden toegewezen door DALI-masters.
Compatibel met de Tridonic-software. App voor gebruikers om hun individuele verlichting te bedienen via het wifi-netwerk.
De DALI-regeling is speciaal ontworpen voor uniforme dimbare LED-verlichting, zonder sprongetjes in de regeling, zonder flikkeringen en zonder lawaai.
Overeenkomstig de normen IEC 62386-101, IEC 62386-102 en IEC 62386-207 is deze DALI-controller compatibel met de meeste DALI-systemen op de markt. De Triac-dimmerdriver kan compatibel zijn met universele Triac-dimmers. Bij het selecteren van de interface 0/1-10V is deze compatibel met de universele dimmers 0/1-10V.
Hoofdfuncties TRIAC Dimbaar DALI PUSH 0/1-10V
- LED-driver regelbaar met DALI/Push+Triac+0/1-10V regeling interfaces
- 1 uitgang voor constante stroom, maximale uitgangsvermogen 10W
- Uitgangsstroom 200mA-350mA selecteerbaar met DIP-schakelaar
- Stelt u in staat om de LED-verlichting van één kleur te bedienen.
- Analoge stroomregeling, zonder PWM-uitgang, zonder flikkering.
- Voeding van klasse II, volledig geïsoleerde plastic behuizing
- Hoge vermogensfactor en efficiëntie
- Voldoet aan de normen IEC 62386-101, IEC 62386-102, IEC 62386-207
- Compatibel met universele DALI-master die DT6-commando's ondersteunt. Met universele TRIAC-dimmers. Compatibel met universele 0/1-10V-dimmers.
- Beschermingsgraad IP20, geschikt voor LED-verlichtingstoepassingen binnenshuis.
1. Selectie van de regelinterface
1.1. De LED-controller ondersteunt 4 soorten diminvoer: DALI, Push, Triac, 0/1-10V.
1.2. Kies een van de 4 regelinterfaces om elke keer te bedraden.
1.3. Om een nieuwe diminterface aan te sluiten, moet de eerder verbonden diminterface worden ontkoppeld.
1.4. Sluit niet meer dan 2 regelinterfaces tegelijkertijd aan.
2. DALI-adres toegewezen door de DALI-meesters.
Terwijl het verbinding maakt met de DALI-interface kan 1 DALI-adres automatisch door de DALI Master-controller worden toegewezen.
3. PUSH Dimmer modus
Terwijl het is aangesloten op een PUSH AC, zal de controller in Push Dimmer-modus zijn. De acties in Push Dimmer-modus zijn als volgt:
3.1. Druk op de knop om aan/uit te schakelen.
3.2. Houd de knop ingedrukt om de lichtsterkte te verhogen of te verlagen tot het gewenste niveau en laat deze vervolgens los. Herhaal de handeling om de lichtsterkte in de tegenovergestelde richting aan te passen. Het dimbereik is van 1% tot 100%.
3.3. De geheugenfunctie na uitschakeling of stroomuitval zorgt ervoor dat het apparaat de status vóór uitschakeling onthoudt terwijl het weer wordt ingeschakeld.
4. Triac-regelingsingang
Wanneer u verbinding maakt met een Triac dimmer, kunnen verschillende Triac dimmers van verschillende leveranciers verschillende minimale dimniveaus hebben waaronder de controller niet kan worden gedimd. Om op 1% te dimmen, zorg ervoor dat de dimmer een minimaal dimniveau van 1% ondersteunt.
