Driver LED dimmable 4-en-1 : DALI, PUSH, TRIAC, 0/1-10V. Courant constant de 10W

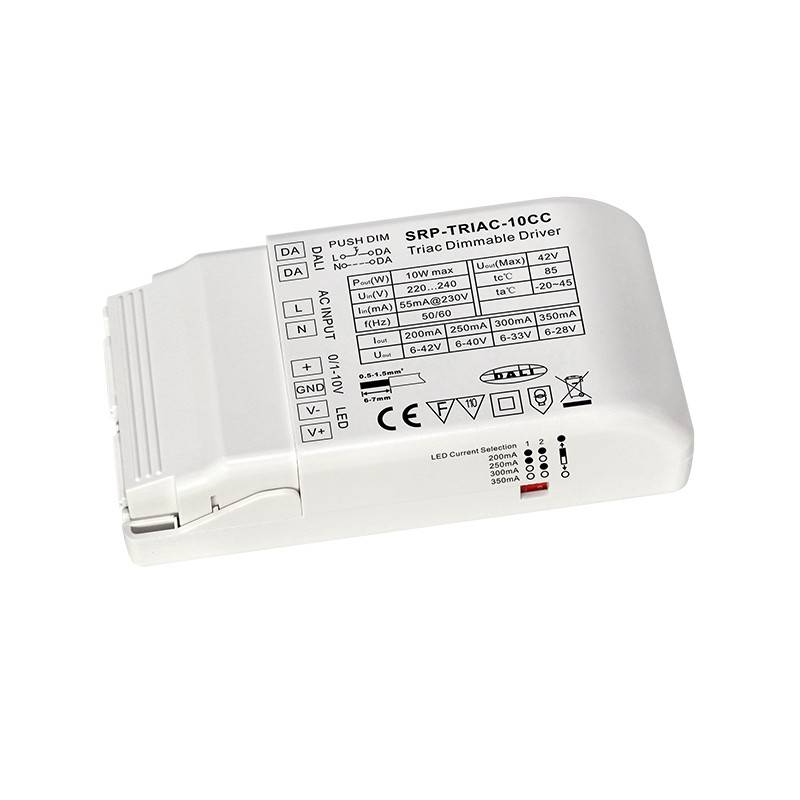

Le SRP-TRIAC-10CC est un driver LED TRIAC de 10W approuvé ENEC avec une sortie de courant constant d'un canal et un courant réglable allant de 200mA à 350mA via des interrupteurs DIP, ce qui le rend adapté à divers éclairages LED.
Le driver de gradation triac est conçu avec DALI, Push, Triac, 0/1-10V 4 interfaces de gradation en 1, lui permettant de fonctionner avec différents systèmes de contrôle. Entrée de 200-240V-AC. Le driver LED adopte une sortie de gradation par amplitude au lieu d'une sortie PWM pour garantir qu'il n'y a pas de clignotement visible.
Le facteur de puissance du driver LED peut être supérieur à 0,9, et l'efficacité est supérieure à 83 %. Il permet une variation d'intensité fluide et profonde allant jusqu'à 1 % sans scintillement ni bourdonnement. 1 adresse DALI peut être assignée automatiquement par les maîtres DALI.
Compatible avec le logiciel Tridonic. Application pour permettre aux utilisateurs de contrôler leurs luminaires individuels via le réseau Wi-Fi.
La réglementation DALI est spécialement conçue pour un éclairage LED dimmable en douceur, sans sauts dans la gradation, sans scintillement et sans bruit.
Selon les normes IEC 62386-101, IEC 62386-102 et IEC 62386-207, ce contrôleur DALI est compatible avec la plupart des systèmes DALI sur le marché. Le driver de gradation Triac peut être compatible avec des variateurs Triac universels. Lors de la sélection de l'interface 0/1-10V, elle est compatible avec des variateurs 0/1-10V universels.
Principales caractéristiques Dimmable TRIAC DALI PUSH 0/1-10V Régulateur
- Driver LED dimmable avec interfaces de contrôle DALI/Push+Triac+0/1-10V
- 1 canal de sortie à courant constant, puissance de sortie maximale 10W
- Courant de sortie 200mA-350mA sélectionnable par interrupteur DIP
- Permet le contrôle de l'éclairage LED monochrome.
- Contrôle de courant analogique, pas de sortie PWM, pas de scintillement.
- Alimentation de Classe II, boîtier en plastique entièrement isolé
- Facteur de puissance et efficacité élevés
- Conforme aux normes IEC 62386-101, IEC 62386-102, IEC 62386-207
- Compatible avec des maîtres DALI universels qui supportent les commandes DT6. Avec des variateurs TRIAC universels. Compatible avec des variateurs universels 0/1-10V.
- Indice de protection IP20, adapté aux applications d'éclairage LED intérieur.
1. Sélection de l'interface de régulation
1.1. Le pilote LED prend en charge 4 types d'entrée de gradation : DALI, Push, Triac, 0/1-10V.
1.2. Sélectionnez l'un des 4 interfaces de contrôle à câbler à chaque fois.
1.3. Pour connecter une nouvelle interface de variation, l'interface de variation précédemment connectée doit être déconnectée.
1.4. Ne connectez pas plus de 2 interfaces de contrôle simultanément.
2. Adresse DALI assignée par les maîtres DALI.
Lors de la connexion à l'interface DALI, 1 adresse DALI peut être automatiquement assignée par le contrôleur maître DALI.
3. Mode de variation par pression
Lorsqu'il est connecté à un PUSH AC, le contrôleur sera en mode Push Dimmer. Les opérations en mode Push Dimmer sont les suivantes :
3.1. Appuyez sur le bouton pour allumer/éteindre.
3.2. Appuyez et maintenez le bouton enfoncé pour augmenter ou diminuer l'intensité lumineuse au niveau souhaité, puis relâchez-le, ensuite répétez l'opération pour ajuster l'intensité lumineuse dans la direction opposée. La plage de variation est de 1 % à 100 %.
3.3. La fonction de mémoire après une coupure de courant ou une panne d'alimentation permet à l'appareil de se souvenir de l'état avant que l'alimentation ne soit coupée, lorsqu'il se rallume.
4. Entrée de variation Triac
Lorsqu'il est connecté à un gradateur Triac, différents gradateurs Triac de différents fournisseurs peuvent avoir des niveaux de gradation minimum différents en dessous desquels le contrôleur ne peut pas être atténué. Pour atténuer à 1 %, assurez-vous que le gradateur prend en charge un niveau de gradation minimum de 1 %.
