4-in-1 dimmbarer LED-Treiber: DALI, PUSH, TRIAC, 0/1-10V. 10W Konstantstrom

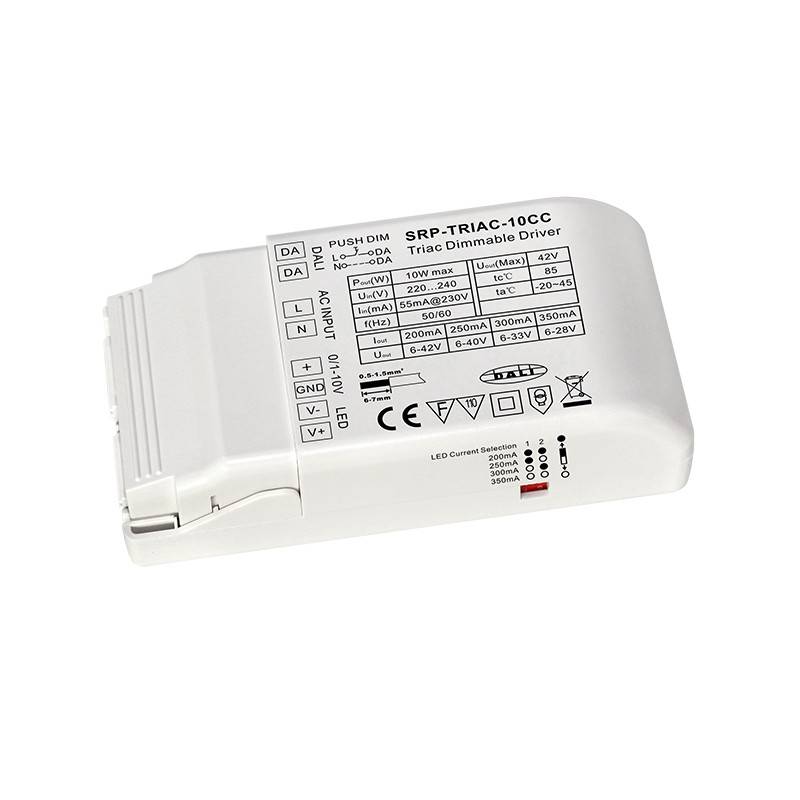

Das SRP-TRIAC-10CC ist ein 10W ENEC-zugelassener TRIAC-LED-Treiber mit einem konstanten Stromausgang von 1 Kanal und einstellbarem Strom im Bereich von 200mA bis 350mA über DIP-Schalter, was ihn für verschiedene LED-Leuchten geeignet macht.
Der Triac-Dimmer-Treiber ist mit DALI, Push, Triac, 0/1-10V 4 Dimmen-Schnittstellen in 1 ausgestattet, die es ihm ermöglichen, mit verschiedenen Steuerungssystemen zu arbeiten. Eingang von 200-240V-AC. Der LED-Treiber verwendet einen Amplituden-Dimmen-Ausgang anstelle eines PWM-Ausgangs, um sicherzustellen, dass kein sichtbares Flimmern auftritt.
Der Leistungsfaktor des LED-Treibers kann höher als 0,9 sein, und der Wirkungsgrad liegt über 83%. Er ermöglicht ein sanftes und tiefes Dimmen bis zu 1% ohne Flimmern oder Summen. 1 DALI-Adresse kann automatisch von den DALI-Mastern zugewiesen werden.
Kompatibel mit Tridonic-Software. App für Benutzer, um ihre einzelnen Leuchten über das Wi-Fi-Netzwerk zu steuern.
Die DALI-Regelung ist speziell für stufenlos dimmbare LED-Beleuchtung konzipiert, ohne Sprünge beim Dimmen, ohne Flimmern und ohne Geräusche.
Gemäß den Normen IEC 62386-101, IEC 62386-102 und IEC 62386-207 ist dieser DALI-Controller mit den meisten DALI-Systemen auf dem Markt kompatibel. Der Triac-Dimmungstreiber kann mit universellen Triac-Dimmern kompatibel sein. Bei Auswahl der 0/1-10V-Schnittstelle ist er mit universellen 0/1-10V-Dimmern kompatibel.
Hauptmerkmale TRIAC dimmbar DALI PUSH 0/1-10V Regler
- Dimmbare LED-Treiber mit DALI/Push+Triac+0/1-10V-Steuerungsschnittstellen
- 1 konstantes Stromausgangskanal, maximale Ausgangsleistung 10W
- Ausgangsstrom 200mA-350mA wählbar über DIP-Schalter
- Ermöglicht die Steuerung von einfarbiger LED-Beleuchtung.
- Analoge Stromregelung, kein PWM-Ausgang, kein Flimmern.
- Klasse-II-Netzteil, vollständig isoliertes Kunststoffgehäuse
- Hoher Leistungsfaktor und Effizienz
- Entspricht den Normen IEC 62386-101, IEC 62386-102, IEC 62386-207
- Kompatibel mit universellen DALI-Mastern, die DT6-Befehle unterstützen. Mit universellen TRIAC-Dimmern. Kompatibel mit universellen 0/1-10V-Dimmern.
- IP20 Schutzart, geeignet für den Einsatz in Innenräumen mit LED-Beleuchtung.
1. Auswahl der Regelungsschnittstelle
1.1. Der LED-Treiber unterstützt 4 Arten von Dimm-Eingängen: DALI, Push, Triac, 0/1-10V.
1.2. Wählen Sie jedes Mal eine der 4 Steueroberflächen zur Verkabelung aus.
1.3. Um eine neue Dimmer-Schnittstelle anzuschließen, muss die zuvor angeschlossene Dimmer-Schnittstelle getrennt werden.
1.4. Schließen Sie nicht mehr als 2 Steuerinterfaces gleichzeitig an.
2. DALI-Adresse, die von den DALI-Meistern zugewiesen wurde.
Beim Anschluss an die DALI-Schnittstelle kann 1 DALI-Adresse automatisch vom DALI-Master-Controller zugewiesen werden.
3. PUSH Dimmung Modus
Im verbundenen Zustand mit einem PUSH AC befindet sich der Controller im Push-Dimmer-Modus. Die Vorgänge im Push-Dimmer-Modus sind wie folgt:
3.1. Drücken Sie die Taste, um ein/auszuschalten.
3.2. Drücken und halten Sie die Taste, um die Lichtintensität auf die gewünschte Stufe zu erhöhen oder zu verringern, und lassen Sie sie dann los. Wiederholen Sie den Vorgang, um die Lichtintensität in die entgegengesetzte Richtung anzupassen. Der Dimmumfang reicht von 1 % bis 100 %.
3.3. Die Speicherfunktion nach dem Stromausfall oder Stromausfall ermöglicht es dem Gerät, den Zustand vor der Abschaltung zu merken, wenn es wieder eingeschaltet wird.
4. Triac-Dimmereingang
Bei Anschluss an einen Triac-Dimmer können verschiedene Triac-Dimmer von unterschiedlichen Herstellern unterschiedliche minimale Dimmlevels aufweisen, unterhalb derer der Controller nicht dimmbar ist. Um auf 1% zu dimmen, stellen Sie sicher, dass der Dimmer ein minimales Dimmlevel von 1% unterstützt.
