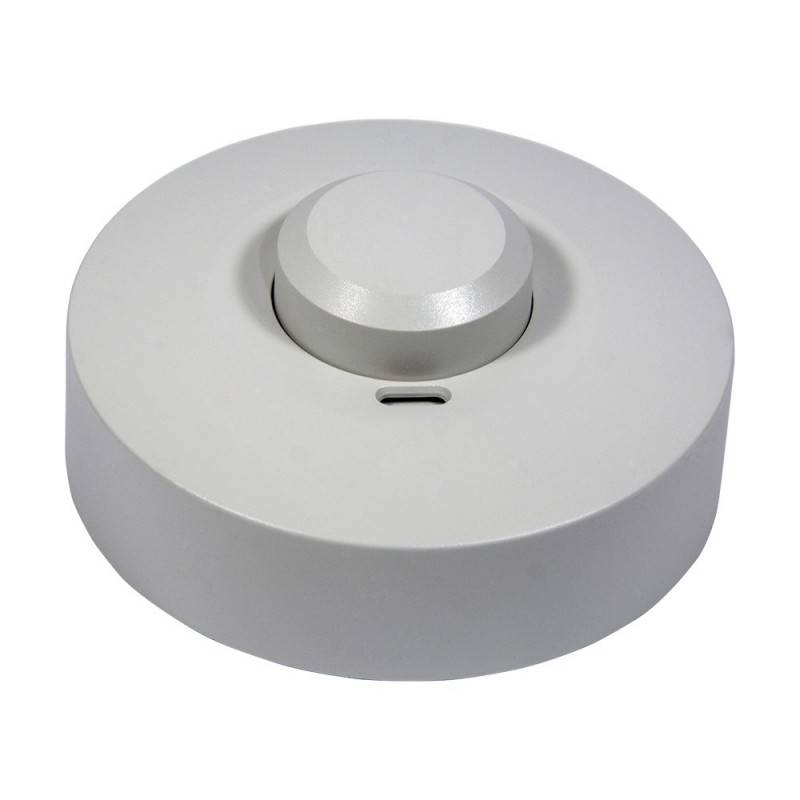

Sensor de movimiento por microondas para montaje en techo 360º
El sensor de movimiento por microondas es un discreto interruptor que, activándose únicamente por detección de movimiento nos ayuda a mejorar la eficiencia energética de nuestras instalaciones. Los sensores de onda electromagnética de alta frecuencia (5.8GHz) integrados en el circuito del sensor permiten gestionar las instalaciones lumínicas de forma automatizada.
¿Por qué es adecuado instalar un sensor de movimiento por microondas?
Un sensor de movimiento por microondas nos permite detectar movimiento a través de las puertas, paneles separadores o vidrios y ventanas, incluso a través de paredes delgadas. En oficinas con distintos compartimentos, naves industriales o instalaciones con varias estancias, el sensor de movimiento por microondas es el dispositivo perfecto, mucho más eficaz y preciso que los sensores por infrarrojos.
Instalación del sensor de movimiento por microondas
- Desconectar el suministro eléctrico y verificar que el circuito no recibe corriente.
- Separar la tapa frontal con un ligero giro de vuelta en contra del sentido de las agujas del reloj.
- No es necesario desatornillar la tapa posterior, pues las conexiones se realizan desde el panel lateral del sensor.
- Atornillar el conjunto contra el techo con los tornillos suministrados.
- Configurar mediante las ruletas existentes los factores tiempo, sensibilidad (distancia y ángulo de detección), y luxes (iluminación ambiente).
- Conectar el cableado de acuerdo con el diagrama de instalación.
- Cerrar la tapa con el giro inverso.
Observaciones a tener en cuenta al instalar un sensor de movimiento por microondas:
- Recomendamos su instalación por un electricista.
- Evitar la colocación de objetos frente al sensor que puedan afectar la correcta detección de movimiento
- Evitar la instalación del sensor cerca de zonas donde se altere la temperatura del aire: calefacción, ventiladores, aires acondicionados, etc.
- No conectar una carga superior a 300W LED
El sensor no responde adecuadamente. ¿Qué hago?
En la mayoría de ocasiones el sensor de movimiento requerirá de ajustes y revisiones para un correcto funcionamiento de acuerdo a cómo deseamos que se active. Para ello, deberá revisar los siguientes puntos:
- El sensor no activa el circuito:
- Compruebe que el sensor de movimiento recibe carga eléctrica.
- ¿El piloto luminoso permanece encendido tras detectar movimiento? Si es así, revise el conexionado.
- Si el piloto luminoso no se enciende tras detectar movimiento, por favor, revise que está configurado en modo día/noche correctamente.
- Compruebe que el sensor está conectado al voltaje correcto (220-240V-AC)
- La sensibilidad es pobre/insuficiente:
- Revise que no hay nada frente al piloto detector que obstaculice la recepción de señales.
- Revise la temperatura ambiente de funcionamiento.
- Revise que el origen de la señal de movimiento se encuentra dentro del campo de detección del sensor.
- Revise la altura de la instalación.
- El sensor de movimiento no desconecta el circuito automáticamente:
- Revise que no hay movimiento constante, por pequeño que sea, dentro del cambio de detección.
- Revise que el tiempo de funcionamiento no está configurado al máximo (15 minutos).
- Revise que la corriente en el circuito es inferior a 5A.
- Compruebe que no hay cambios bruscos de temperatura cerca del sensor, fuentes de emisión de aire acondicionado o calefacción, etc.
Especificaciones técnicas del sensor de movimiento por microondas
- Voltaje entrada: 220-240V-AC
- Frecuencia: 50Hz
- Luz ambiental (ajustable) <10-2000 LUX
- Tiempo de funcionamiento tras activación: mínimo 10 segundos (+/-3 seg.) máximo 15 minutos (+/-3min.)
- Carga máxima: 300W LED
- Carga máxima: 1200W Incandescente
- Rango de detección: 360º
- Distancia de detección: Radio de 3 a 10 metros, ajustable.
- Sistema de alta frecuencia: 5.8GHz radar CW, banda ISM
- Potencia de transmisión: <10mW
- Altura de instalación: 1.5 a 3.5 metros
- Consumo eléctrico: 0,9W
- Detección de movimiento: de 0,6 a 1,5 metros/segundo.
