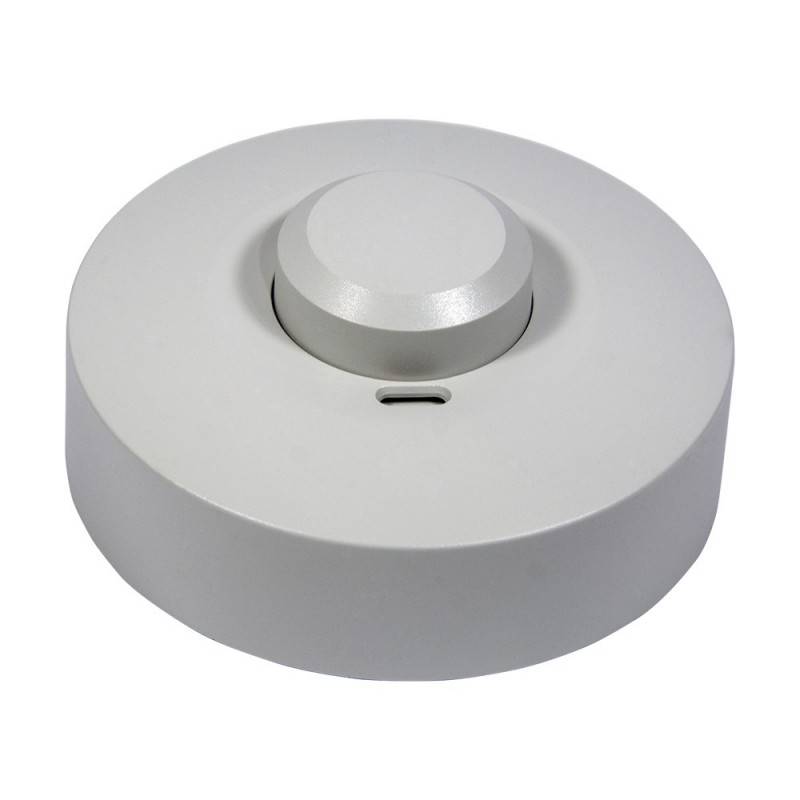

Détecteur de mouvement micro-ondes pour montage au plafond à 360º
Le capteur de mouvement à micro-ondes est un interrupteur discret qui, s'activant uniquement par détection de mouvement, nous aide à améliorer l'efficacité énergétique de nos installations. Les capteurs d'ondes électromagnétiques à haute fréquence (5,8 GHz) intégrés dans le circuit du capteur permettent une gestion automatisée des installations d'éclairage.
Pourquoi est-il approprié d'installer un capteur de mouvement à micro-ondes ?
Un capteur de mouvement à micro-ondes nous permet de détecter les mouvements à travers des portes, des cloisons, ou des vitrages et fenêtres, même à travers des murs fins. Dans les bureaux avec différents compartiments, les entrepôts industriels, ou les installations avec de multiples pièces, le capteur de mouvement à micro-ondes est l'appareil parfait, beaucoup plus efficace et précis que les capteurs infrarouges.
Installation d'un capteur de mouvement à micro-ondes
- Débranchez l'alimentation et vérifiez que le circuit ne reçoit pas de courant.
- Retirez le couvercle avant en le tournant légèrement dans le sens inverse des aiguilles d'une montre.
- Il n'est pas nécessaire de dévisser le panneau arrière, car les connexions se font par le panneau latéral du capteur.
- Fixez l'assemblage au plafond avec les vis fournies.
- Réglez le temps, la sensibilité (distance et angle de détection) et les facteurs de lux (illumination ambiante) à l'aide des boutons existants.
- Connectez le câblage selon le schéma d'installation.
- Fermez le couvercle en le tournant à l'envers.
Observations à prendre en compte lors de l'installation d'un capteur de mouvement à micro-ondes :
- Nous recommandons de le faire installer par un électricien.
- Évitez de placer des objets devant le capteur qui pourraient affecter la détection correcte du mouvement
- Évitez d'installer le capteur près des zones où la température de l'air peut fluctuer : chauffage, ventilateurs, climatisation, etc.
- Ne pas connecter une charge supérieure à 300W LED
Le capteur ne répond pas correctement. Que dois-je faire ?
Dans la plupart des cas, le capteur de mouvement nécessitera des réglages et des vérifications pour un fonctionnement correct selon la manière dont nous souhaitons qu'il soit activé. Pour ce faire, vous devez examiner les points suivants :
- Le capteur n'active pas le circuit :
- Vérifiez que le capteur de mouvement reçoit une charge électrique.
- L'indicateur reste-t-il allumé après avoir détecté un mouvement ? Si c'est le cas, vérifiez le câblage.
- Si le voyant ne s'allume pas après la détection de mouvement, veuillez vérifier qu'il est correctement réglé sur le mode jour/nuit.
- Vérifiez que le capteur est connecté à la bonne tension (220-240V-AC)
- La sensibilité est pauvre/insuffisante :
- Vérifiez qu'il n'y a rien devant le pilote du détecteur qui obstrue la réception des signaux.
- Vérifiez la température ambiante de fonctionnement.
- Vérifiez que la source du signal de mouvement se trouve dans le champ de détection du capteur.
- Vérifiez la hauteur d'installation.
- Le capteur de mouvement ne déconnecte pas le circuit automatiquement :
- Vérifiez qu'il n'y a pas de mouvement constant, aussi petit soit-il, à l'intérieur du changement de détection.
- Vérifiez que le temps de fonctionnement n'est pas réglé sur la valeur maximale (15 minutes).
- Vérifiez que le courant dans le circuit est inférieur à 5A.
- Vérifiez qu'il n'y a pas de changements de température soudains près du capteur, de sources de climatisation ou de chauffage, etc.
Spécifications techniques du capteur de mouvement à micro-ondes
- Tension d'entrée : 220-240V-CA
- Fréquence : 50Hz
- Éclairage ambiant (ajustable) <10-2000 LUX
- Temps de fonctionnement après activation : minimum 10 secondes (+/-3 sec.) maximum 15 minutes (+/-3 min.)
- Charge maximale : 300W LED
- Charge maximale : 1200W incandescent
- Plage de détection : 360º
- Distance de détection : Rayon de 3 à 10 mètres, réglable.
- Système haute fréquence : radar CW à 5,8 GHz, bande ISM
- Puissance de transmission : <10mW
- Hauteur d'installation : 1,5 à 3,5 mètres
- Consommation électrique : 0,9 W
- Détection de mouvement : de 0,6 à 1,5 mètres/seconde.
