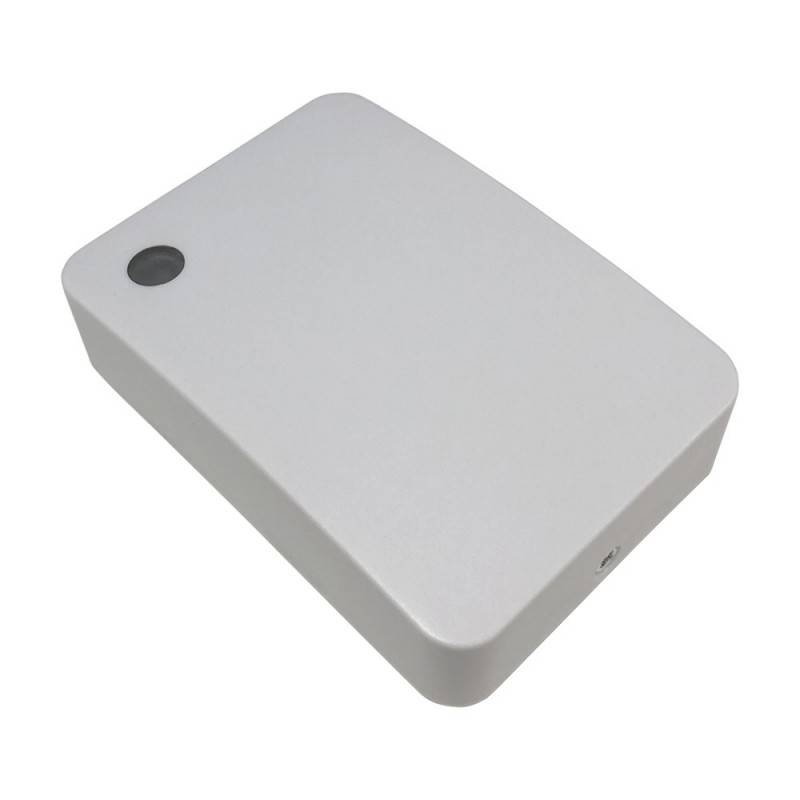

Sensor de movimiento por microondas de superficie 360º
El sensor de movimiento por microondas es un nuevo sistema interruptor para el ahorro energético. Sus sensores de onda electromagnética de alta frecuencia (5.8GHz) integrados en el circuito del detector ofrecen prácticas funciones de automatización en la gestión de instalaciones lumínicas.
El sensor de movimiento por microondas se activa al recibir una señal de movimiento por un ser humano. Cuando éste entra dentro del campo de detección, activa el circuito eléctrico instantáneamente, identificando automáticamente día y noche (puede regularse para que únicamente se active de día o de noche)
¿Por qué sensor de movimiento por microondas?
Los sensores de movimiento por microondas permiten detectar movimiento a través de puertas, paneles o vidrio, incluso a través de paredes delgadas. En aquellos casos como en oficinas compartimentadas, naves industriales o instalaciones con varias salas, el sensor de movimiento por microondas es el elemento perfecto, más efectivo que los sensores por infrarrojos.
Instalación del sensor de movimiento por microondas
El montaje y configuración de los sensores por microondas se realiza de forma sencilla. A continuación detallamos el proceso:
- Desconectar el suministro eléctrico y verificar que el circuito no recibe corriente.
- Desatornillar la cubierta del sensor de movimiento, montar la base contra la pared y conectar el cableado de la parte posterior.
- Instalar el sensor de acuerdo con las indicaciones de la parte posterior de la carcasa (flecha UP hacia arriba).
- Encajar el sensor contra la cubierta atornillada a la pared, y fijarla con el tornillo.
- Conectar el suministro eléctrico y testear la instalación. El piloto luminoso quedará encendido.
Para la configuración del sensor de movimiento por microondas, bastará con ajustar las ruletas de su interior:
- Desconectar el suministro eléctrico y abrir el sensor para acceder a las conexiones y a las ruletas de su interior.
- Si colocamos la ruleta en la posición central, el sistema activará tanto día y noche, con un tiempo de 5 segundos.
- Si giramos la ruleta hacia la derecha, el circuito se activará sólo de día, y el tiempo se podrá ajustar entre 10 segundos y 15 minutos.
- Si giramos la ruleta hacia la izquierda, el circuito se activará sólo de noche, y el tiempo se podrá ajustar entre 10 segundos y 15 minutos
El sensor no responde adecuadamente. ¿Qué hago?
En la mayoría de ocasiones el sensor de movimiento requerirá de ajustes y revisiones para un correcto funcionamiento de acuerdo a cómo deseamos que se active. Para ello, deberá revisar los siguientes puntos:
- El sensor no activa el circuito:
- Compruebe que el sensor de movimiento recibe carga eléctrica.
- ¿El piloto luminoso permanece encendido tras detectar movimiento? Si es así, revise el conexionado.
- Si el piloto luminoso no se enciende tras detectar movimiento, por favor, revise que está configurado en modo día/noche correctamente.
- Compruebe que el sensor está conectado al voltaje correcto (220-240V-AC)
- La sensibilidad es pobre/insuficiente:
- Revise que no hay nada frente al piloto detector que obstaculice la recepción de señales.
- Revise la temperatura ambiente de funcionamiento.
- Revise que el origen de la señal de movimiento se encuentra dentro del campo de detección del sensor.
- Revise la altura de la instalación.
- El sensor de movimiento no desconecta el circuito automáticamente:
- Revise que no hay movimiento constante, por pequeño que sea, dentro del cambio de detección.
- Revise que el tiempo de funcionamiento no está configurado al máximo (15 minutos).
- Revise que la corriente en el circuito es inferior a 10A.
- Compruebe que no hay cambios bruscos de temperatura cerca del sensor, fuentes de emisión de aire acondicionado o calefacción, etc.
Especificaciones técnicas del sensor de movimiento por microondas
- Voltaje entrada: 220-240V-AC
- Frecuencia: 50Hz
- Luz ambiental (ajustable) <10-2000 LUX
- Tiempo de funcionamiento tras activación: mínimo 10 segundos (+/-3 seg.) máximo 15 minutos (+/-3min.)
- Rango de detección: 360º
- Distancia de detección: Radio de 1 a 8 metros, ajustable.
- Sistema de alta frecuencia: 5.8GHz radar CW, banda ISM
- Potencia de transmisión: <10mW
- Altura de instalación: 1.5 a 3.5 metros
- Consumo eléctrico: 0,9W
- Detección de movimiento: de 0,6 a 1,5 metros/segundo.
