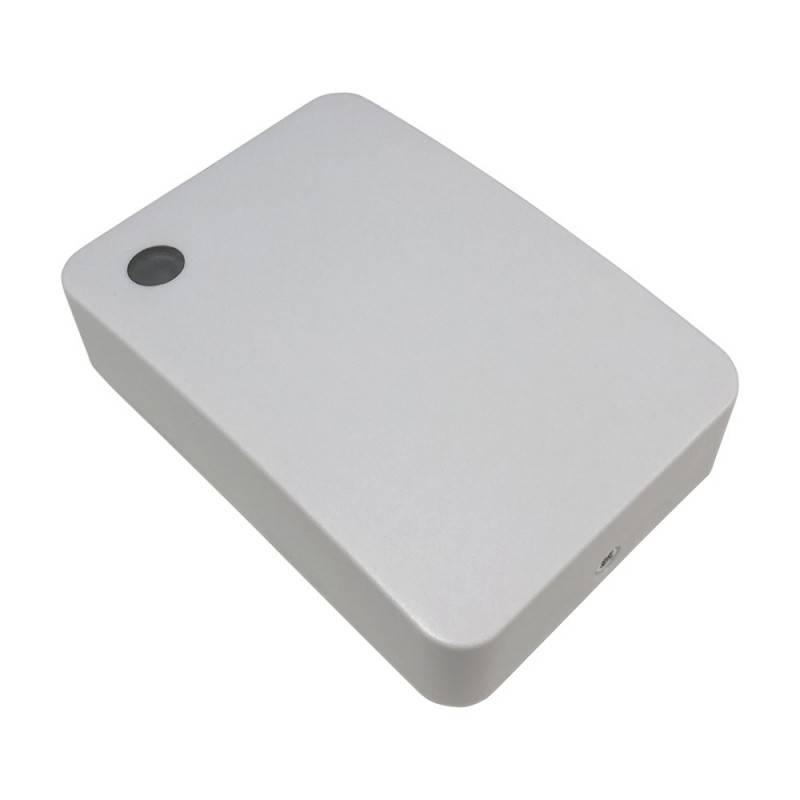

360º powierzchniowy czujnik ruchu mikrofalowego
Czujnik ruchu mikrofalowego to nowy system przełączników do oszczędzania energii. Jego zintegrowane sensory fal elektromagnetycznych wysokiej częstotliwości (5,8GHz) w obwodzie detekcji oferują praktyczne funkcje automatyzacji w zarządzaniu instalacjami oświetleniowymi.
Czujnik ruchu mikrofalowego jest aktywowany po otrzymaniu sygnału ruchu od człowieka. Gdy osoba wchodzi w pole detekcji, natychmiast aktywuje obwód elektryczny, automatycznie rozpoznając dzień i noc (można go ustawić, aby aktywował się tylko w ciągu dnia lub w nocy).
Dlaczego czujnik ruchu mikrofalowego?
Czujniki ruchu mikrofalowego umożliwiają wykrywanie ruchu przez drzwi, panele lub szkło, nawet przez cienkie ściany. W przypadkach takich jak biura podzielone na pomieszczenia, magazyny przemysłowe lub obiekty z wieloma pokojami, czujnik ruchu mikrofalowego jest idealnym elementem, bardziej skutecznym niż czujniki podczerwieni.
Instalacja czujnika ruchu mikrofalowego
Instalacja i konfiguracja sensorów mikrofalowych przebiega łatwo. Poniżej przedstawiamy proces:
- Odłącz zasilanie i upewnij się, że obwód nie otrzymuje prądu.
- Odkręć osłonę czujnika ruchu, zamocuj podstawę do ściany i podłącz przewody z tyłu.
- Zainstaluj czujnik zgodnie z instrukcjami na tylnej części obudowy (strzałka W górę wskazująca w górę).
- Umieść czujnik na pokrywie przymocowanej do ściany i zabezpiecz go wkrętem.
- Podłącz zasilacz i przetestuj instalację. Lampka kontrolna pozostanie włączona.
Aby skonfigurować mikrofalowy czujnik ruchu, wystarczy dostosować pokrętła wewnątrz:
- Odłącz zasilanie i otwórz czujnik, aby uzyskać dostęp do połączeń i pokręteł wewnątrz.
- Jeśli umieścimy ruletkę w centralnej pozycji, system aktywuje się zarówno w dzień, jak i w nocy, z czasem trwania 5 sekund.
- Jeśli obrócimy pokrętło w prawo, obwód zostanie aktywowany tylko w ciągu dnia, a czas można ustawić między 10 sekund a 15 minut.
- Jeśli obrócimy pokrętło w lewo, obwód włączy się tylko w nocy, a czas można ustawić w przedziale od 10 sekund do 15 minut
Czujnik nie działa prawidłowo. Co powinienem zrobić?
W większości przypadków czujnik ruchu będzie wymagał regulacji i kontroli prawidłowego działania w zależności od tego, jak chcemy, aby się aktywował. W tym celu należy zwrócić uwagę na następujące punkty:
- Czujnik nie aktywuje obwodu:
- Sprawdź, czy czujnik ruchu otrzymuje zasilanie elektryczne.
- Czy lampka wskaźnikowa pozostaje włączona po wykryciu ruchu? Jeśli tak, sprawdź okablowanie.
- Jeśli wskaźnik nie włącza się po wykryciu ruchu, proszę sprawdzić, czy jest poprawnie ustawiony w trybie dziennym/nocnym.
- Sprawdź, czy czujnik jest podłączony do prawidłowego napięcia (220-240V-AC)
- Wrażliwość jest słaba/nieadekwatna:
- Upewnij się, że nic nie stoi przed detektorem, co mogłoby zakłócać odbiór sygnału.
- Sprawdź temperaturę otoczenia podczas pracy.
- Sprawdź, czy źródło sygnału ruchu znajduje się w polu detekcji czujnika.
- Sprawdź wysokość instalacji.
- Czujnik ruchu nie odłącza automatycznie obwodu:
- Upewnij się, że nie ma stałego ruchu, nieważne jak małego, w obrębie zmiany detekcji.
- Sprawdź, czy czas pracy nie jest ustawiony na maksimum (15 minut).
- Sprawdź, czy prąd w obwodzie jest mniejszy niż 10A.
- Sprawdź, czy w pobliżu czujnika nie ma nagłych zmian temperatury, źródeł emisji klimatyzacji lub ogrzewania itp.
Specyfikacje techniczne czujnika ruchu mikrofalowego
- Napięcie wejściowe: 220-240V-AC
- częstotliwość: 50Hz
- Światło ambientowe (regulowane) <10-2000 LUX
- Czas pracy po aktywacji: minimum 10 sekund (+/-3 sek.) maksimum 15 minut (+/-3 min.)
- Zakres detekcji: 360º
- Odległość detekcji: Zakres regulacji od 1 do 8 metrów.
- System wysokiej częstotliwości: radar CW 5,8GHz, pasmo ISM
- Moc nadawcza: <10mW
- Wysokość instalacji: od 1,5 do 3,5 metra
- Zużycie energii: 0,9W
- Wykrywanie ruchu: 0,6 do 1,5 metra/sekundę.
