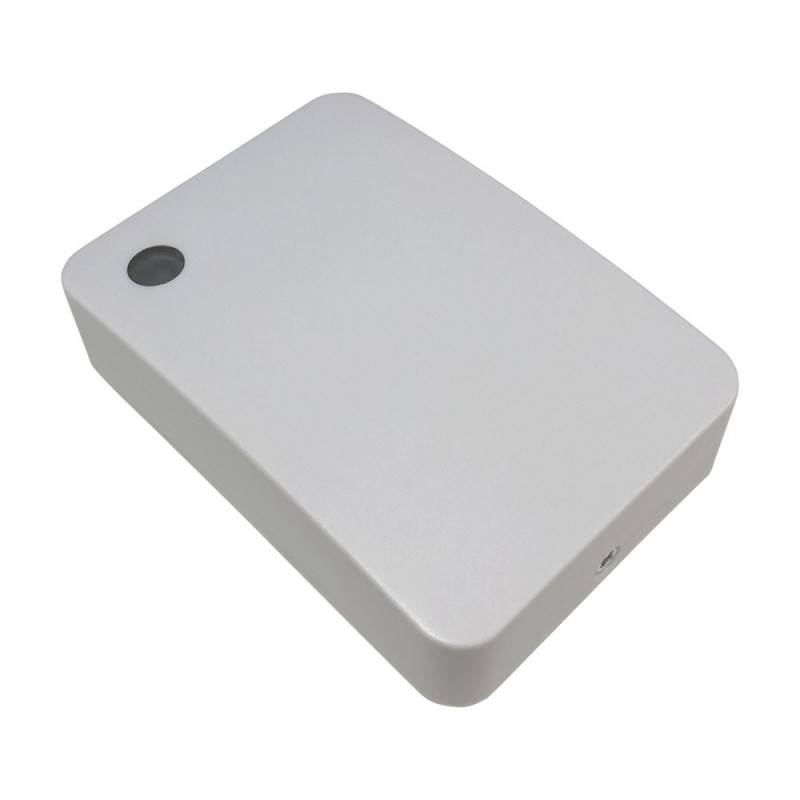

Sensor de movimento micro-ondas de superfície 360º
O sensor de movimento por micro-ondas é um novo sistema de interruptor para economia de energia. Seus sensores integrados de ondas eletromagnéticas de alta frequência (5,8GHz) no circuito do detector oferecem funções práticas de automação na gestão de instalações de iluminação.
O sensor de movimento por micro-ondas é ativado ao receber um sinal de movimento de um humano. Quando uma pessoa entra no campo de detecção, ele ativa instantaneamente o circuito elétrico, identificando automaticamente o dia e a noite (pode ser ajustado para ativar apenas durante o dia ou à noite).
Por que sensor de movimento de micro-ondas?
Os sensores de movimento por micro-ondas permitem a detecção de movimento através de portas, painéis ou vidro, mesmo através de paredes finas. Em casos como escritórios partitionados, armazéns industriais ou instalações com múltiplas salas, o sensor de movimento por micro-ondas é o elemento perfeito, mais eficaz do que os sensores infravermelhos.
Instalação do sensor de movimento micro-ondas
A instalação e configuração de sensores de micro-ondas é realizada de forma fácil. Abaixo, descrevemos o processo:
- Desconecte a fonte de alimentação e verifique se o circuito não está recebendo corrente.
- Desaparafuse a tampa do sensor de movimento, monte a base contra a parede e conecte a fiação pela parte de trás.
- Instale o sensor de acordo com as instruções na parte de trás da carcaça (seta para cima apontando para cima).
- Ajuste o sensor contra a capa parafusada na parede e fixe-o com o parafuso.
- Conecte a fonte de alimentação e teste a instalação. A luz indicadora permanecerá acesa.
Para configurar o sensor de movimento por micro-ondas, basta ajustar os botões internos:
- Desconecte a fonte de alimentação e abra o sensor para acessar as conexões e os mostradores internos.
- Se colocarmos a roleta na posição central, o sistema será ativado tanto de dia quanto à noite, com um tempo de 5 segundos.
- Se girarmos o botão para a direita, o circuito será ativado apenas durante o dia, e o tempo pode ser ajustado entre 10 segundos e 15 minutos.
- Se girarmos o botão para a esquerda, o circuito será ativado apenas à noite, e o tempo pode ser ajustado entre 10 segundos e 15 minutos
O sensor não está respondendo corretamente. O que devo fazer?
Na maioria dos casos, o sensor de movimento precisará de ajustes e verificações para um funcionamento adequado de acordo com a forma como queremos que ele ative. Para isso, você deve revisar os seguintes pontos:
- O sensor não ativa o circuito:
- Verifique se o sensor de movimento está recebendo energia elétrica.
- A luz indicadora permanece acesa após detectar movimento? Se sim, verifique a fiação.
- Se a luz indicadora não acender após detectar movimento, verifique se está configurada corretamente no modo dia/noite.
- Verifique se o sensor está conectado à tensão correta (220-240V-CA)
- A sensibilidade é fraca/inadequada:
- Verifique se não há nada em frente ao detector piloto que obstrua a recepção do sinal.
- Verifique a temperatura ambiente de operação.
- Verifique se a origem do sinal de movimento está dentro do campo de detecção do sensor.
- Verifique a altura de instalação.
- O sensor de movimento não desconecta automaticamente o circuito:
- Verifique se não há movimento constante, por menor que seja, dentro da mudança de detecção.
- Verifique se o tempo de execução não está configurado para o máximo (15 minutos).
- Verifique se a corrente no circuito é inferior a 10A.
- Verifique se não há mudanças bruscas de temperatura próximas ao sensor, fontes de ar-condicionado ou emissões de aquecimento, etc.
Especificações técnicas do sensor de movimento por micro-ondas
- tensão de entrada: 220-240V-AC
- Frequência: 50Hz
- Iluminação ambiente (ajustável) <10-2000 LUX
- Tempo de operação após a ativação: mínimo 10 segundos (+/-3 seg.) máximo 15 minutos (+/-3 min.)
- Faixa de detecção: 360º
- Distância de detecção: Faixa ajustável de 1 a 8 metros.
- Sistema de alta frequência: radar CW de 5.8GHz, banda ISM
- Potência de transmissão: <10mW
- Altura de instalação: 1,5 a 3,5 metros
- Consumo elétrico: 0,9W
- Detecção de movimento: 0,6 a 1,5 metros/segundo.
