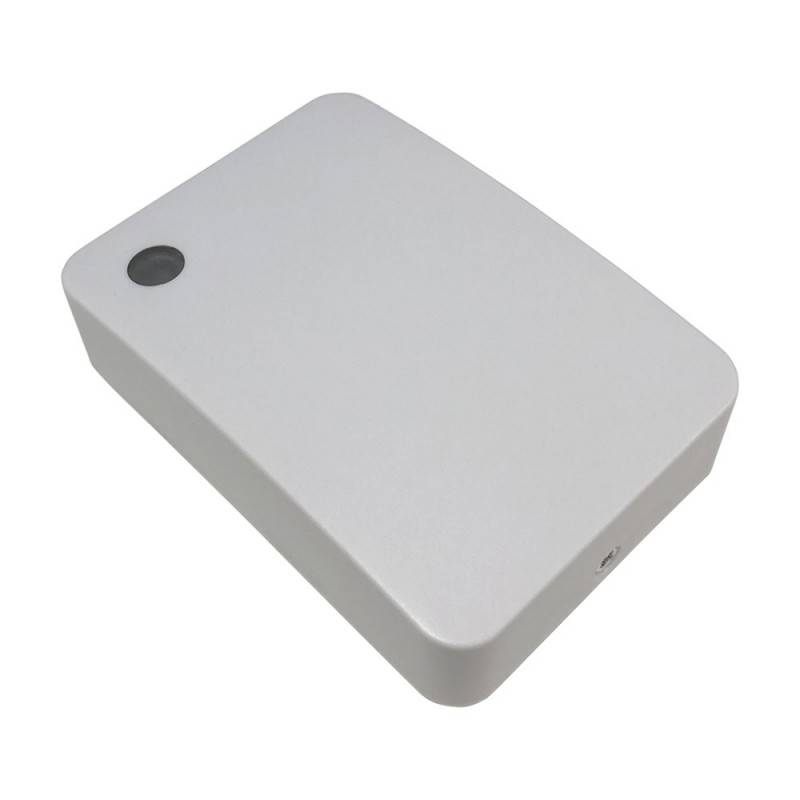

Sensore di movimento a microonde da superficie 360º
Il sensore di movimento a microonde è un nuovo sistema di interruttori per il risparmio energetico. I suoi sensori integrati a onde elettromagnetiche ad alta frequenza (5,8GHz) nel circuito del rilevatore offrono funzioni di automazione pratiche nella gestione degli impianti di illuminazione.
Il sensore di movimento a microonde si attiva al ricevimento di un segnale di movimento da un umano. Quando una persona entra nel campo di rilevamento, attiva istantaneamente il circuito elettrico, identificando automaticamente il giorno e la notte (può essere regolato per attivarsi solo durante il giorno o di notte).
Perché sensore di movimento a microonde?
I sensori di movimento a microonde permettono la rilevazione del movimento attraverso porte, pannelli o vetri, anche attraverso pareti sottili. Nei casi come uffici compartimentati, magazzini industriali o strutture con più stanze, il sensore di movimento a microonde è l'elemento perfetto, più efficace dei sensori a infrarossi.
Installazione del sensore di movimento a microonde
L'installazione e la configurazione dei sensori a microonde vengono effettuate facilmente. Di seguito delineiamo il processo:
- Disconnettere l'alimentazione e assicurarsi che il circuito non riceva corrente.
- Svita il coperchio del sensore di movimento, monta la base contro il muro e collega i cablaggi dalla parte posteriore.
- Installare il sensore secondo le istruzioni sulla parte posteriore dell'alloggiamento (freccia SU rivolta verso l'alto).
- Fissa il sensore contro il coperchio avvitato al muro e fissalo con la vite.
- Collegare l'alimentatore e testare l'installazione. La spia luminosa rimarrà accesa.
Per configurare il sensore di movimento a microonde, basta regolare i manopole all'interno:
- Disconnettere l'alimentazione e aprire il sensore per accedere ai collegamenti e ai quadranti interni.
- Se posizioniamo la roulette nella posizione centrale, il sistema si attiverà sia di giorno che di notte, con un tempo di 5 secondi.
- Se ruotiamo la manopola verso destra, il circuito sarà attivato solo durante il giorno e il tempo può essere impostato tra 10 secondi e 15 minuti.
- Se giriamo la manopola a sinistra, il circuito si attiverà solo di notte, e il tempo può essere regolato tra 10 secondi e 15 minuti
Il sensore non sta rispondendo correttamente. Cosa dovrei fare?
In molti casi, il sensore di movimento richiederà regolazioni e controlli per un corretto funzionamento in base a come vogliamo che si attivi. Per questo, dovresti rivedere i seguenti punti:
- Il sensore non attiva il circuito:
- Verifica che il sensore di movimento riceva alimentazione elettrica.
- La luce indicatrice rimane accesa dopo aver rilevato un movimento? Se sì, controlla il cablaggio.
- Se la luce dell'indicatore non si accende dopo aver rilevato movimento, si prega di controllare che sia impostata correttamente in modalità giorno/notte.
- Controlla che il sensore sia connesso alla corretta tensione (220-240V-AC)
- La sensibilità è scarsa/insufficiente:
- Controlla che non ci sia nulla davanti al rilevatore che ostacoli la ricezione del segnale.
- Controllare la temperatura ambiente di funzionamento.
- Controlla che l'origine del segnale di movimento sia all'interno del campo di rilevamento del sensore.
- Controlla l'altezza di installazione.
- Il sensore di movimento non disconnette automaticamente il circuito:
- Controlla che non ci sia nessun movimento costante, per quanto piccolo, all'interno del cambiamento di rilevamento.
- Controlla che il tempo di funzionamento non sia impostato al massimo (15 minuti).
- Controlla che la corrente nel circuito sia inferiore a 10A.
- Controlla che non ci siano improvvisi cambiamenti di temperatura vicino al sensore, fonti di emissioni di aria condizionata o riscaldamento, ecc.
Specifiche tecniche del sensore di movimento a microonde
- Voltaggio di ingresso: 220-240V-CA
- Frequenza: 50Hz
- Luce ambientale (regolabile) <10-2000 LUX
- Tempo di funzionamento dopo l'attivazione: minimo 10 secondi (+/-3 sec.) massimo 15 minuti (+/-3 min.)
- Portata di rilevamento: 360º
- Distanza di rilevamento: Gamma regolabile da 1 a 8 metri.
- Sistema ad alta frequenza: radar CW a 5,8GHz, banda ISM
- Potenza di trasmissione: <10mW
- Altezza di installazione: da 1,5 a 3,5 metri
- Consumo elettrico: 0,9W
- Rilevamento del movimento: 0,6 a 1,5 metri/secondo.
