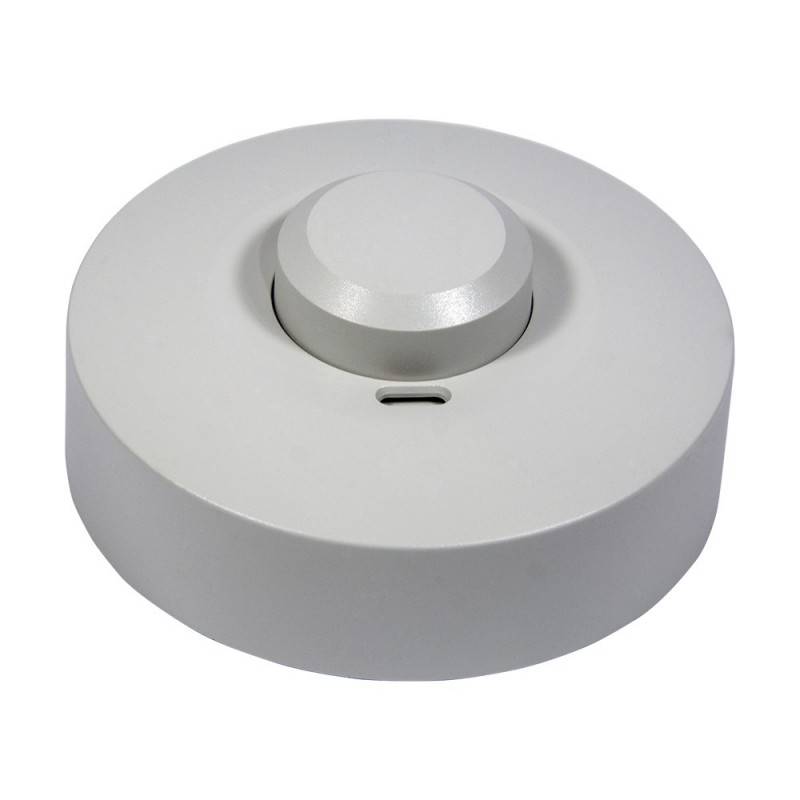

Sensor de movimento por micro-ondas para montagem no teto em 360º
O sensor de movimento por micro-ondas é um interruptor discreto que, acionando-se exclusivamente pela detecção de movimento, nos ajuda a melhorar a eficiência energética de nossas instalações. Os sensores de ondas eletromagnéticas de alta frequência (5,8GHz) integrados ao circuito do sensor permitem a gestão automatizada das instalações de iluminação.
Por que é apropriado instalar um sensor de movimento por micro-onda?
Um sensor de movimento por micro-ondas permite detectar movimentos através de portas, divisórias ou vidro e janelas, mesmo através de paredes finas. Em escritórios com diferentes compartimentos, armazéns industriais ou instalações com múltiplos ambientes, o sensor de movimento por micro-ondas é o dispositivo perfeito, muito mais eficaz e preciso do que os sensores infravermelhos.
Instalação de sensor de movimento por micro-ondas
- Desconecte a fonte de alimentação e verifique se o circuito não está recebendo corrente.
- Remova a tampa frontal com uma leve rotação no sentido anti-horário.
- Não é necessário desparafusar a tampa traseira, pois as conexões são feitas a partir do painel lateral do sensor.
- Anexe a montagem ao teto com os parafusos fornecidos.
- Defina o tempo, a sensibilidade (distância e ângulo de detecção) e os fatores de lux (iluminação ambiente) usando os botões existentes.
- Conecte a fiação de acordo com o diagrama de instalação.
- Feche a tampa com um giro reverso.
Observações a considerar ao instalar um sensor de movimento por micro-ondas:
- Recomendamos que seja instalado por um eletricista.
- Evite colocar objetos na frente do sensor que podem afetar a detecção adequada de movimento
- Evite instalar o sensor perto de áreas onde a temperatura do ar possa fluctuar: aquecedores, ventiladores, ar condicionado, etc.
- Não conecte uma carga maior que 300W LED
O sensor não está respondendo corretamente. O que devo fazer?
Na maioria dos casos, o sensor de movimento precisará de ajustes e revisões para um funcionamento adequado de acordo com a maneira como queremos que ele seja ativado. Para isso, você deve revisar os seguintes pontos:
- O sensor não ativa o circuito:
- Verifique se o sensor de movimento está recebendo carga elétrica.
- O indicador de luz permanece aceso após detectar movimento? Se sim, verifique a fiação.
- Se a luz indicadora não acender após detectar movimento, por favor verifique se está corretamente configurada para o modo dia/noite.
- Verifique se o sensor está conectado à voltagem correta (220-240V-CA)
- A sensibilidade é pobre/insuficiente:
- Verifique se não há nada na frente do piloto do detector que obstrua a recepção de sinais.
- Verifique a temperatura ambiente de operação.
- Verifique se a fonte do sinal de movimento está dentro do campo de deteção do sensor.
- Verifique a altura de instalação.
- O sensor de movimento não desconecta o circuito automaticamente:
- Verifique se não há movimento constante, por menor que seja, dentro da mudança de detecção.
- Verifique se o tempo de operação não está definido para o máximo (15 minutos).
- Verifique se a corrente no circuito é inferior a 5A.
- Verifique se não há mudanças repentinas de temperatura próximas ao sensor, fontes de ar condicionado ou aquecimento, etc.
Especificações técnicas do sensor de movimento por micro-ondas
- Voltagem de entrada: 220-240V-CA
- Frequência: 50Hz
- Iluminação ambiental (ajustável) <10-2000 LUX
- Tempo de operação após a ativação: mínimo 10 segundos (+/-3 seg.) máximo 15 minutos (+/-3 min.)
- Carga máxima: 300W LED
- Carga máxima: 1200W Incandescente
- Intervalo de detecção: 360º
- Distância de detecção: Raio de 3 a 10 metros, ajustável.
- Sistema de alta frequência: radar CW de 5,8GHz, faixa ISM
- Potência de transmissão: <10mW
- Altura de instalação: 1,5 a 3,5 metros
- Consumo elétrico: 0,9W
- Detecção de movimento: de 0,6 a 1,5 metros/segundo.
