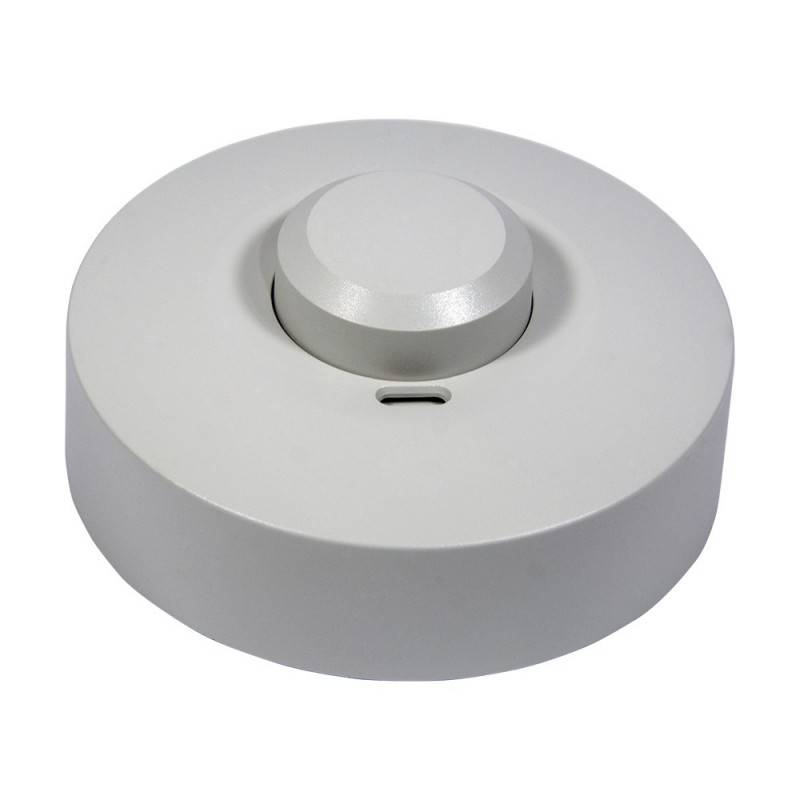

Mikrowellen-Bewegungssensor für 360º Deckenmontage
Der Mikrowellen-Bewegungssensor ist ein diskreter Schalter, der ausschließlich durch die Bewegungserkennung aktiviert wird und uns hilft, die Energieeffizienz unserer Installationen zu verbessern. Die im Sensorsystem integrierten Hochfrequenz-Elektromagnetwellen-Sensoren (5,8 GHz) ermöglichen eine automatisierte Steuerung der Beleuchtungsanlagen.
Warum ist es sinnvoll, einen Mikrowellen-Bewegungssensor zu installieren?
Ein Mikrowellen-Bewegungssensor ermöglicht es uns, Bewegungen durch Türen, Trennwände oder Glas und Fenster zu erkennen, sogar durch dünne Wände. In Büros mit verschiedenen Abteilungen, Industrie-Lagerräumen oder Einrichtungen mit mehreren Räumen ist der Mikrowellen-Bewegungssensor das perfekte Gerät, das viel effektiver und genauer ist als Infrarotsensoren.
Installation des Mikrowellen-Bewegungsmelders
- Trennen Sie die Stromversorgung und überprüfen Sie, ob der Stromkreis keinen Strom erhält.
- Entfernen Sie die Frontabdeckung mit einer leichten Drehung gegen den Uhrzeigersinn.
- Es ist nicht notwendig, die Rückabdeckung abzuschrauben, da die Verbindungen von der Seitenplatte des Sensors hergestellt werden.
- Befestigen Sie die Montage mit den beiliegenden Schrauben an der Decke.
- Stellen Sie die Zeit, die Empfindlichkeit (Entfernung und Erfassungswinkel) sowie die Lux-Faktoren (Umgebungsbeleuchtung) mit den vorhandenen Reglern ein.
- Verbinden Sie die Verdrahtung gemäß dem Installationsdiagramm.
- Den Deckel mit einer umgekehrten Drehung schließen.
Beobachtungen, die bei der Installation eines Mikrowellen-Bewegungssensors zu beachten sind:
- Wir empfehlen, es von einem Elektriker installieren zu lassen.
- Vermeiden Sie es, Objekte vor dem Sensor zu platzieren, die die ordnungsgemäße Bewegungserkennung beeinträchtigen können
- Vermeiden Sie die Installation des Sensors in der Nähe von Bereichen, in denen die Lufttemperatur schwanken kann: Heizungen, Ventilatoren, Klimaanlagen usw.
- Schließen Sie keine Last von mehr als 300W LED an
Der Sensor reagiert nicht richtig. Was sollte ich tun?
In den meisten Fällen erfordert der Bewegungssensor Anpassungen und Überprüfungen für eine ordnungsgemäße Funktion, je nachdem, wie wir möchten, dass er aktiviert wird. Dazu sollten Sie die folgenden Punkte überprüfen:
- Der Sensor aktiviert den Schaltkreis nicht:
- Überprüfen Sie, ob der Bewegungssensor elektrischen Strom empfängt.
- Bleibt die Anzeigeleuchte nach der Bewegungserkennung eingeschaltet? Wenn ja, überprüfen Sie die Verkabelung.
- Wenn das Anzeige Licht nach der Bewegungsdetektion nicht eingeschaltet wird, überprüfen Sie bitte, ob es korrekt auf Tages-/Nachtmodus eingestellt ist.
- Überprüfen Sie, ob der Sensor mit der richtigen Spannung (220-240V-AC) verbunden ist
- Die Empfindlichkeit ist schlecht/unzureichend:
- Stellen Sie sicher, dass sich nichts vor dem Detektorpilot befindet, das den Empfang von Signalen behindert.
- Überprüfen Sie die Umgebungsbetriebstemperatur.
- Überprüfen Sie, ob die Quelle des Bewegungssignals im Erfassungsbereich des Sensors liegt.
- Überprüfen Sie die Installationshöhe.
- Der Bewegungssensor trennt den Stromkreis nicht automatisch:
- Überprüfen Sie, ob es keine ständige Bewegung, egal wie klein, innerhalb der Erkennungsänderung gibt.
- Überprüfen Sie, ob die Betriebszeit nicht auf das Maximum (15 Minuten) eingestellt ist.
- Überprüfen Sie, ob der Strom im Kreis weniger als 5A beträgt.
- Überprüfen Sie, ob es in der Nähe des Sensors keine plötzlichen Temperaturänderungen, Heizungs- oder Klimaanlagenquellen usw. gibt.
Technische Spezifikationen des Mikrowellen-Bewegungssensors
- Eingangsspannung: 220-240V-AC
- Frequenz: 50Hz
- Umgebungslicht (verstellbar) <10-2000 LUX
- Betriebszeit nach Aktivierung: mindestens 10 Sekunden (+/-3 Sek.) maximal 15 Minuten (+/-3 Min.)
- Maximale Belastung: 300W LED
- Maximale Last: 1200W Glühlampe
- Erfassungsbereich: 360º
- Erkennungsabstand: Radius von 3 bis 10 Metern, einstellbar.
- Hochfrequenzsystem: 5,8 GHz Radar CW, ISM-Band
- Übertragungsleistung: <10mW
- Installationshöhe: 1,5 bis 3,5 Meter
- Stromverbrauch: 0,9 W
- Bewegungserkennung: von 0,6 bis 1,5 Meter/Sekunde.
