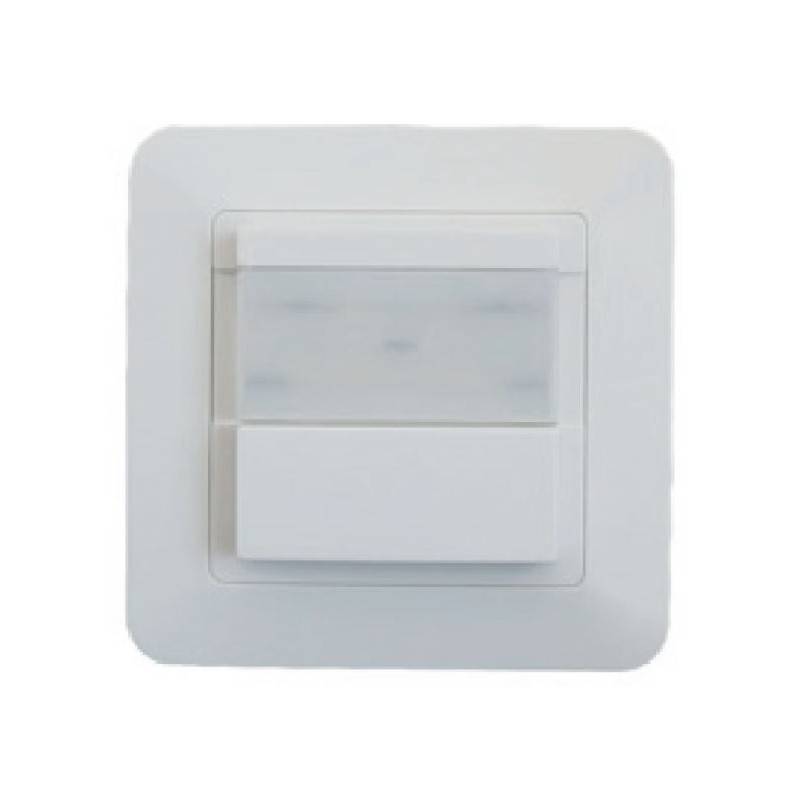

Quadratischer PIR-Bewegungsmelder für die Wandmontage -160º

1 review(s)
https://new.barcelonaled.com/web/image/product.template/1576/image_1920?unique=3b012f9

Infrarotsensor mit einem Erfassungswinkel von 160º, der in der Lage ist, bis zu 8 Meter zu erkennen, für Geräte oder Lasten bis zu 500W. Für LED-Leuchten bis zu 200W. Einfacher Automatisierungsschalter für die Beleuchtung mit dem Sensor. Funktioniert in Dreileitungsinstallationen und kann alle Arten von Lichtern ein- und ausschalten.

Mini-Sensor ideal zum Ersetzen von flächenmontierten Schaltern und zur Automatisierung von Lichtern in Fluren, Treppenhäusern oder Badezimmern nahezu sofort, ausschließlich für den Innenbereich mit IP20-Schutzart. Er funktioniert in Installationen mit 3 Drähten. Dank der integrierten Taste ist ein manuelles Umschalten jederzeit möglich.

Ref. S3136

7,99 € 7.99 EUR 7,99 € Inklusive Steuern

8,22 € Inklusive Steuern

Not Available For Sale

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Teilen

Produktdatenblatt herunterladen
Product Review's
1
Comprador verificado
Perfecto

Zertifikate CE | ROHS
Energieeffizienzklasse A+ (2021)
Konnektivität PIR
Abmessungen (mm) Lxlxh 80x80x49
Frequenz (Hz) 50
Benutzungsfrequenz Intensiv
Garantie Nach gesetzlicher Garantie: 3 Jahre
IP IP20
Material Kunststoff
Montage Fläche
Orientierbar Nein
Maximale Leistung (W) 200
Erkennungsbereich (m) 8
Temperaturbereich -20°C ~ +40°C
Außengebrauch Nein
Product Image

Infrarot-Bewegungsmelder-Schalter

Der Bewegungsmelder ist das perfekte Element für das richtige Energiemanagement von Beleuchtungsinstallationen. Er funktioniert in Installationen mit 3 Drähten. Idealer Infrarotsensor zum Austausch von Wandschaltern und zur Automatisierung von LED-Lichtern in Bereichen, in denen sich die Bewegung einschränkt, aber das Licht eingeschaltet bleiben muss, wie in Büros, Schulklassen, Badezimmern, Fluren, Treppen usw.

Kleiner Sensor nur für den Innenbereich mit einer Schutzart von IP20. Erkennt automatisch Tag und Nacht. Er ist einfach zu installieren und weit verbreitet. Der integrierte Knopf ermöglicht das manuelle Schalten zu jeder Zeit. Infrarotsensor mit einem Erfassungswinkel von 160º bis zu 8 Metern, für Geräte oder Lastansammlungen bis zu 500 W. Für LED-Lampen 200 W.

Hauptfunktionen des Bewegungssensors

Die Bewegungssensoren aktivieren den Schalter, wenn Bewegung im ausgewählten Erfassungsbereich erkannt wird und die Umgebungslichtniveaus unter den ausgewählten Schwellenwert mit der LUX-Funktion fallen. Nach einer festgelegten Zeit trennt der Schalter die Verbindung und die Lichter gehen aus.

➢ Es kann Tag und Nacht identifizieren: Der Verbraucher kann das Umgebungsarbeitslicht anpassen. Es kann tagsüber und nachts im "Sonnen"-Modus (maximal) betrieben werden. Es kann bei einem Umgebungslicht von weniger als 10LUX im "-" Modus (minimal) arbeiten. Bezüglich des Einstellmusters entnehmen Sie bitte das Testmuster.

➢ Zeitanspassung: Sie kann gemäß den Wünschen des Verbrauchers eingestellt werden. Die Mindestzeit beträgt 10 Sek. ±3 Sek. Die Höchstzeit beträgt 7 Min. ±2 Min.

➢ Der Schalter: von links nach rechts ist "AUS", "PIR", "EIN",

Installation des Oberflächen-Präsenzsensors

Die Montage ist sehr einfach:

    ➢ Trennen Sie die Stromversorgung.
      ➢ Lockern Sie die Verbindung an der Unterseite des Sensors, stecken Sie das Kabel in das Anschlussloch, ziehen Sie die Schrauben fest; entfernen Sie die Sensoroberfläche, verbinden Sie den Sensor mit der Verteilerdose.
        ➢ Wenn Sie es in einer Abzweigdose installieren möchten, setzen Sie die Montageschraube in das Installationsloch ein.
          ➢ Schließen Sie das Netzteil an und testen Sie es.

          Technische Merkmale des Präsenzsensors

          • Stromversorgung: 220-240V-AC
          • Frequenz: 50Hz
          • Umgebungslicht: von 3-2000 LUX (einstellbar)
          • Reaktionszeit: mindestens 10 Sekunden +/- 3 Sekunden.
          • Maximale Last: 500W. Für LED 200W
          • Erkennungsdistanz: maximal 8 Meter.
          • Erfassungsbereich: 160º.
          • Betriebstemperatur: von -20ºC bis +40ºC bei relativer Luftfeuchtigkeit unter 93%
          • Empfohlene Installationshöhe: von 2,2 Metern bis 4 Metern.
          • Bewegungserkennungsgeschwindigkeit: 0,6 bis 1,5 Meter/Sekunde.

          Verdrahtungsdiagramm
