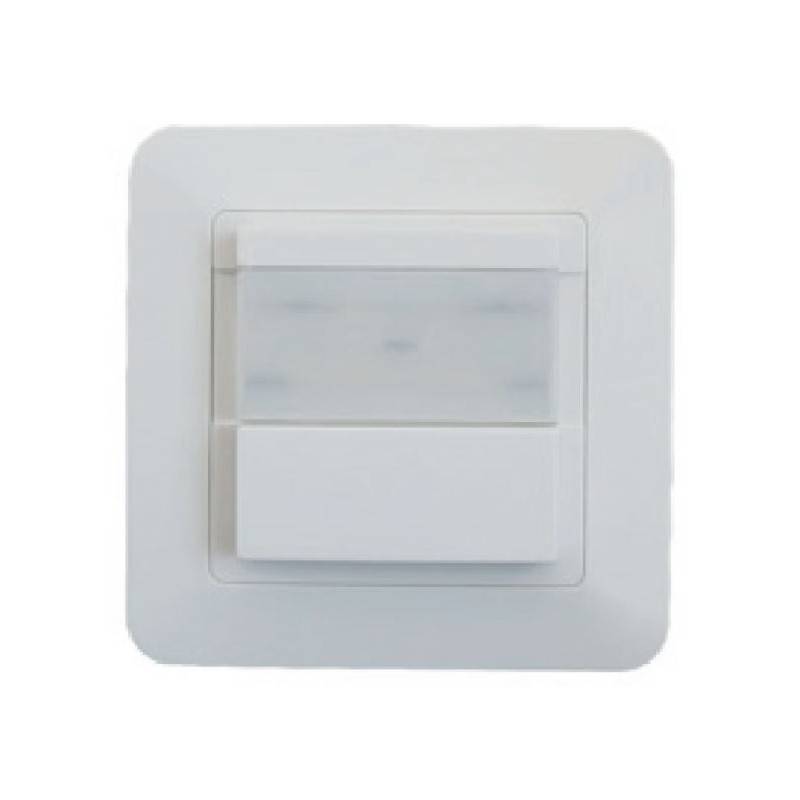

160º square PIR wall-mounted motion sensor

1 review(s)
https://new.barcelonaled.com/web/image/product.template/1576/image_1920?unique=3b012f9

Infračervený senzor s úhlem detekce 160°, s dosahem až 8 metrů, pro zařízení nebo akumulaci zátěže až 500W. Pro LED světla do 200W. Snadno automatizovatelný senzorový vypínač osvětlení. Funguje v instalacích se třemi vodiči a může zapínat a vypínat všechny typy světel.

Mini senzor ideální pro nahrazení vestavěných spínačů a okamžitou automatizaci osvětlení na chodbách, schodištích nebo koupelnách, určený výhradně pro interiér s ochranou IP20. Pracuje v instalacích se 3 kabely. Díky integrovanému tlačítku je možné v každém okamžiku provést ruční změnu.

Ref. S3136

9,95 € 9.95 EUR 9,95 € Včetně daně

8,22 € Včetně daně

Not Available For Sale

Tato kombinace neexistuje.

Kontaktujte nás

Sdílet

Download product data sheet
Product Review's
1
Comprador verificado
Perfecto

Certifikáty CE | ROHS
Energetická účinnost třídy A+ (2021)
Ukončení PIR

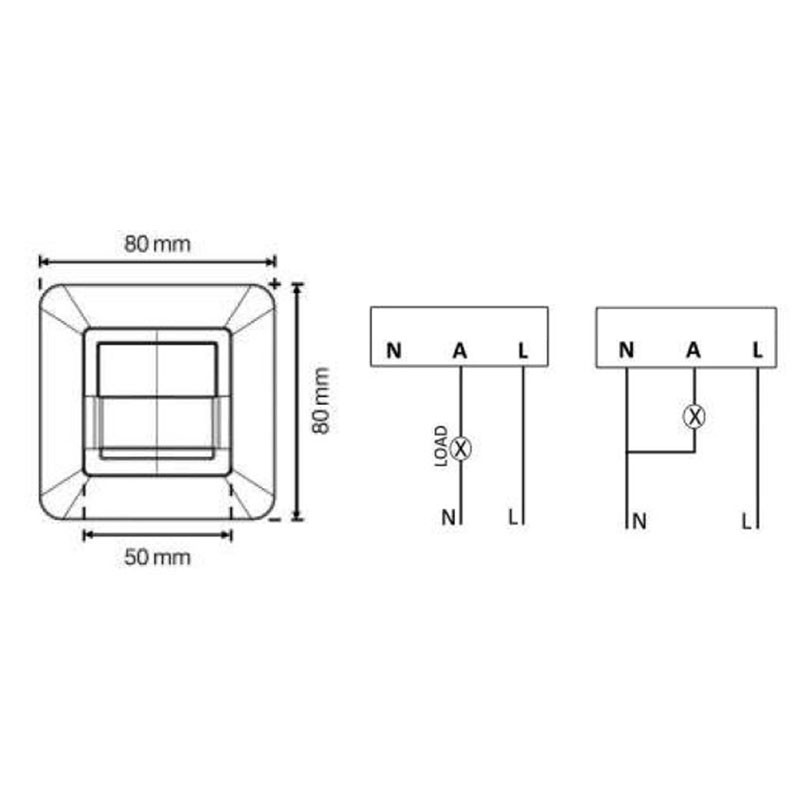

Rozměry (mm) ŠxVxH 80x80x49
Frekvence (Hz) 50
Frekvence použití Intenzivní
Záruka Podle zákonné záruky: 3 roky
IP IP20
Materiál Plast
Montáž Plocha
Orientovatelný Ne
Maximální výkon (W) 200
Rozsah detekce (m) 8
Teplotní rozsah -20 °C ~ +40 °C
Pouze pro vnější použití Ne
Product Image

Infračervený pohybový senzorový spínač

El sensor de movimiento es el elemento perfecto para la correcta gestión energética de las instalaciones lumínicas. Funciona en instalaciones con 3 cables. Sensor de infrarrojos ideal para reemplazar interruptores empotrados y automatizar luces LED en aquellas zonas donde los movimientos son reducidos pero es necesario mantener la luz encendida, como en oficinas, aulas de escuela, baños, pasillos, escaleras, etc.

Mini senzor určený výhradně pro vnitřní použití s ochrannou třídou IP20. Automaticky identifikuje den a noc. Snadno se instaluje a široce se používá. Integrované tlačítko umožňuje manuální přepnutí kdykoliv. Infrarosvý senzor s detekcí 160º na vzdálenost až 8 metrů, pro zařízení nebo akumulaci zátěže až 500W. U LED světel 200W.

Hlavní funkce pohybového senzoru

Pomocí pohybových senzorů se spínač aktivuje, když je detekován pohyb v zvolené oblasti detekce a úroveň ambientního osvětlení klesne pod zvolený práh pomocí funkce LUX. Po uplynutí času se spínač vypne a světla se vypnou.

➢ Může rozlišovat den a noc: Spotřebitel může nastavit pracovní ambientní osvětlení. Může pracovat ve dne a v noci, když je nastaveno na pozici "slunce" (maximální). Může pracovat při ambientním osvětlení nižším než 10LUX, když je nastaveno na pozici "-" (min). Co se týče vzoru nastavení, prosím, odkazujte na zkušební vzor.

➢ Nastavení času: Může být nastaveno podle přání spotřebitele. Minimální čas je 10 s ± 3 s. Maximální je 7 min ± 2 min.

➢ Spínač: zleva doprava je "VYPNUTO", "PIR", "ZAPNUTO",

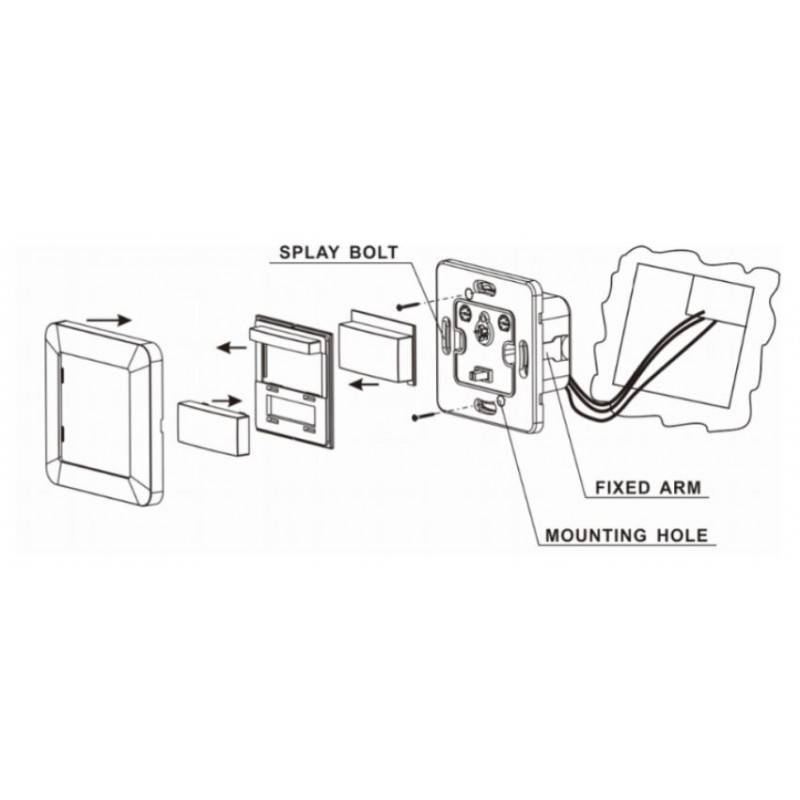

Instalace povrchového senzoru přítomnosti

Montáž je velmi jednoduchá:

    ➢ Odpojte napájení.
      ➢ Uvolněte připojení na spodní straně senzoru, zapojte kabel do připojovacího otvoru, utáhněte šrouby; vytáhněte povrch senzoru, připojte senzor do připojovací krabice.
        ➢ Pokud jej chcete nainstalovat do spojovací skříňky, vložte zajišťovací šroub do montážního otvoru.
          ➢ Připojte napájení a proveďte zkoušku.

          Technické vlastnosti senzoru přítomnosti

          • Napájení: 220-240V-AC
          • Frekvence: 50Hz
          • Ambientní světlo: od 3-2000 LUX (nastavitelné)
          • Čas akce: minimálně 10 sekund +/- 3 sekundy.
          • Maximální zatížení: 500W. Pro LED 200W

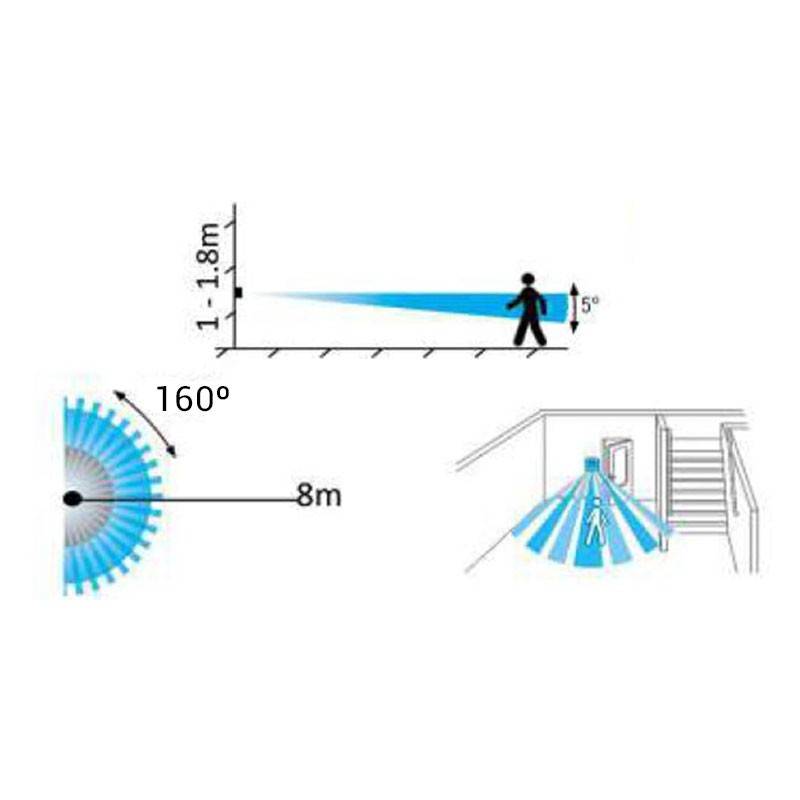

          • Detekční vzdálenost: maximálně 8 metrů.
          • Detekční úhel: 160°.
          • Provozní teplota: od -20ºC do +40ºC s relativní vlhkostí pod 93%
          • Doporučená výška instalace: od 2,2 metru do 4 metrů.
          • Rychlost detekce pohybu: 0,6 až 1,5 metrů/sekundu.

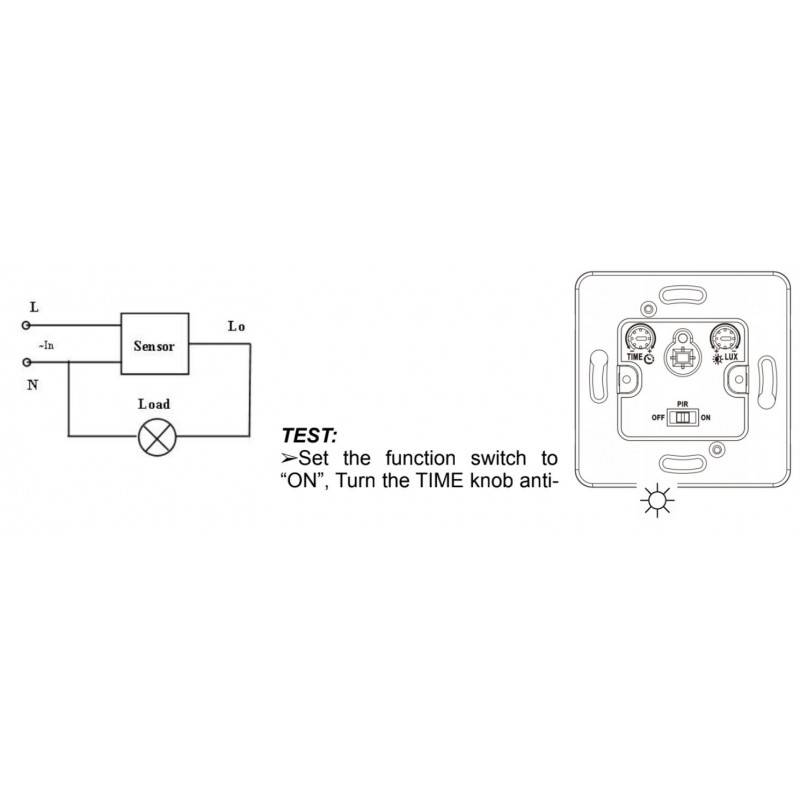

          Schéma připojení
