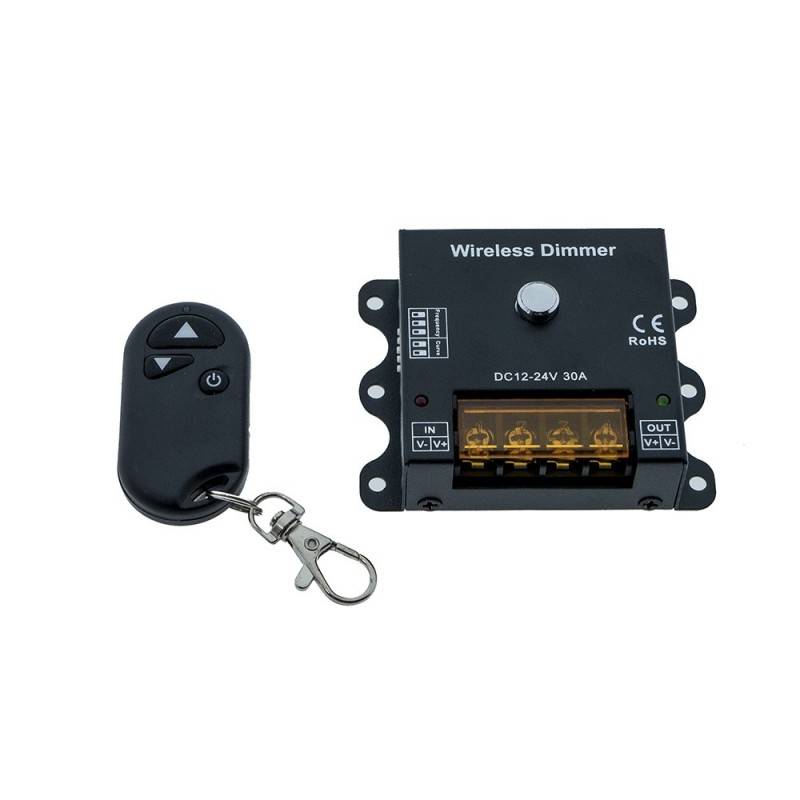

Brežični in ročni PWM regulator zatemnitve, z nastavljivo frekvenco in krivuljo zatemnitve
Za 12/24V monokromatske LED trakove, max. 30A
Dimmer za LED trakove in svetila 12/24V monochrome, z možnostjo spreminjanja frekvence in krivulje regulacije. Glede na izbrano možnost o frekvenci (od 300Hz do 10KHz) se lahko priključi večje ali manjše obremenitve, pri čemer je maksimalna obremenitev 30A pri najniži frekvenci in 10A pri najvišji frekvenci.
Prednosti pravilne prilagoditve frekvence
Človeško oko ne more zaznati utripanja nad 100 herci, elektronske naprave, kot so fotoaparati, video kamere ali mobilni telefoni, pa običajno snemajo med 25 in 60 sličicami na sekundo. Zaradi tega, ko s kamero fociramo na svetlobno točko, opazimo moteče utripanje. Prilagajanje frekvence in krivulje regulacije zmanjšuje ta učinek in poleg zmanjšanja utripanja zagotavlja veliko bolj gladek in vizualno prijeten prehod pri zatemnjevanju.
Tehnični parametri
- Delovna temperatura: -20ºC do 60ºC
- Napetost vnosa/izlaza: 12-24VDC
- Izhod: 1 kanal
- Priključitev z uporabo podaljška
- Kompaktne dimenzije: 81x64x28mm
- Teža: 116g
- Statična poraba po uporabi: <1W
- Izhodna toka: <30A
- Frekvenca prenosa daljinskega upravljalnika: 433,92MHz
- Največja razdalja nadzora z daljinskim upravljalnikom: približno 20 metrov
Navodila za uporabo regulatorja PWM z brezžičnim prilagodljivim frekvenčnim upravljanjem
- Izberite PWM frekvenco z nastavitvijo treh priključkov na levi, označenih 1-2-3
- Izberite krivuljo zatemnitve z nastavitvijo dveh pini na desni, označenih 4-5
- Povežite vhodne in izhodne polnilne žice v skladu z navodili V+/V-, od napajalnika do izhoda proti LED traku.
- Priključite vezje na napajanje in delovalo bo neposredno. Zatemnjevanje se izvaja preko pulzov, tako preko gumba za regulacijo kot tudi preko daljinskega upravljalnika. Naprava omogoča do 10 različnih ravni svetlosti.
- Če ga želite vklopiti in izklopiti, preprosto pritisnite in držite gumb na krmilniku 3 sekunde, ali gumb POWER na daljinskem upravljalniku.
Tehnični vidiki, ki jih je treba upoštevati
Ko je PWM frekvenca na najmanj 300Hz in je največja priključena obremenitev 30A, temperatura kontrolerja običajno ne presega 55ºC. Vendar pa je treba upoštevati, da lahko pri visokih frekvencah med 500Hz in 1000Hz kontroler doseže temperature do 65ºC.
Upoštevajte, da se bo pri višji PWM frekvenci izhodna moč sorazmerno zmanjšala, skladno s spodnjo tabelo:
PWM frekvenca = 300Hz --> Max. 30A
PWM frekv. = 3KHz --> Max. 20A
PWM frekvenca = 5kHz --> Max. 15A
PWM frekv. = 10kHz --> Max. 10A
Navodila za uporabo (v angleščini):
