Driver Regulável TRIAC DALI PUSH 0/1-10V 50W (180-1500mA)

Driver LED Dimmable 50W 4-em-1: DALI, PUSH, TRIAC, 0/1-10V. Corrente constante

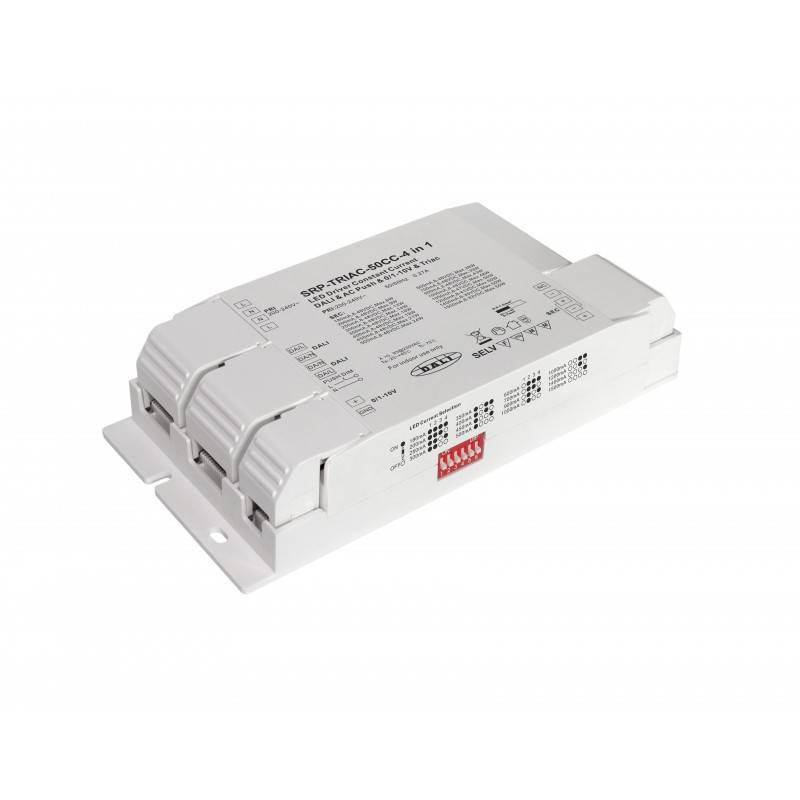

O SRP-TRIAC-50CC é uma fonte de alimentação 8-48V 4 em 1 de 50W, aprovada pela ENEC, com uma saída de corrente constante de 1 canal e corrente ajustável de 180mA a 1500mA através de interruptores DIP, tornando-a adequada para várias luzes LED.

O controlador dimmer TRIAC é projetado com DALI, PUSH, TRIAC, 0/1-10V, 4 interfaces de dimming em 1. 200-240V-AC. Controlador LED com saída de dimming em amplitude em vez de saída PWM para garantir que não haja cintilação.

Fator de potência do dimmer LED superior a 0,9 e alta eficiência acima de 83%. Permite um atenuação suave e profunda até 1% sem zumbido ou cintilação. 1 endereço DALI pode ser atribuído automaticamente pelos mestres DALI.

Programável com o Software Tridonic. Aplicativo para usuários controlarem suas luminárias individuais via a rede Wi-Fi.

According to the IEC 62386-101, IEC 62386-102, and IEC 62386-207 standards, this DALI controller is compatible with most DALI systems on the market. The Triac dimming driver may be compatible with universal TRIAC dimmers. When selecting the 0/1-10V interface, it is compatible with universal 0/1-10V dimmers.

Selecione a corrente de saída correta antes de conectar a luz LED usando os interruptores DIP. Certifique-se de que a fonte de alimentação esteja desconectada antes de selecionar a corrente de saída.

Principais Características Fonte Dimmerizável TRIAC DALI PUSH 0/1-10V

• Driver LED ajustável com interfaces de dimming TRIAC/DALI/Push+0/1-10V 4 em 1.
• Canais de saída de corrente constante 1, potência máxima de saída 50W.
• Corrente de saída 180mA-1500mA selecionável por interruptor DIP.
• Permite o controle de iluminação LED de cor única.
• Fonte de alimentação Classe II, caixa plástica totalmente isolada.
• Alto fator de potência e eficiência.
• Atende às normas IEC 62386-101, 62386-102, 62386-207.
• Compatível com mestres DALI universais que aceitam comandos DT6.
• Compatível com dimmers TRIAC universais.
• Compatível com dimmers universais 0/1-10V.
• Classificação de proteção IP20.
• Adequado para aplicações de iluminação LED internas.

1. Seleção da interface de controle

1.1. O driver LED suporta 4 tipos de entrada de dimerização: DALI, PUSH, TRIAC, 0/1-10V.

1.2. Por favor, selecione qualquer uma das 4 interfaces de atenuação para conectar cada vez.

1.3. Para conectar uma nova interface de dimmer, a interface de dimmer previamente conectada deve ser desconectada.

1.4. Não conecte mais de 2 (incluindo 2) interfaces de dimmer simultaneamente.

2. Endereço DALI atribuído pelos mestres DALI

Quando conectado à interface DALI, o controlador DALI Master pode atribuir automaticamente um endereço DALI. Consulte os manuais do usuário dos controladores DALI compatíveis para operações específicas.

3. Modo Dimmer PUSH

Enquanto estiver conectado a um AC PUSH, o controlador estará em Modo Dimmer de Push, as operações no Modo Dimmer de Push são as seguintes:

3.1. Pressione o botão para ligar/desligar.

3.2. Pressione e mantenha o botão pressionado para aumentar ou diminuir a intensidade da luz até o nível desejado e solte-o, em seguida, repita a operação para ajustar a intensidade da luz na direção oposta. A faixa de atenuação varia de 1% a 100%.

3.3. A função de memória após desligamento ou corte de energia permite que o dispositivo lembre o estado anterior antes de ser desligado, enquanto está sendo ligado novamente.

4. Entrada de atenuação TRIAC

Quando conectado a um dimmer TRIAC, diferentes dimmers TRIAC de diferentes fornecedores podem ter níveis mínimos de atenuação diferentes abaixo dos quais o controlador não pode ser atenuado. Para atenuar a 1%, certifique-se de que o dimmer suporte um nível mínimo de atenuação de 1%.

DIAGRAMA DE FIOS
