Interrupteur avec capteur de proximité IR 12-36V 1Ch 3A

Interrupteur de capteur IR 12/36V avec détection de mouvement

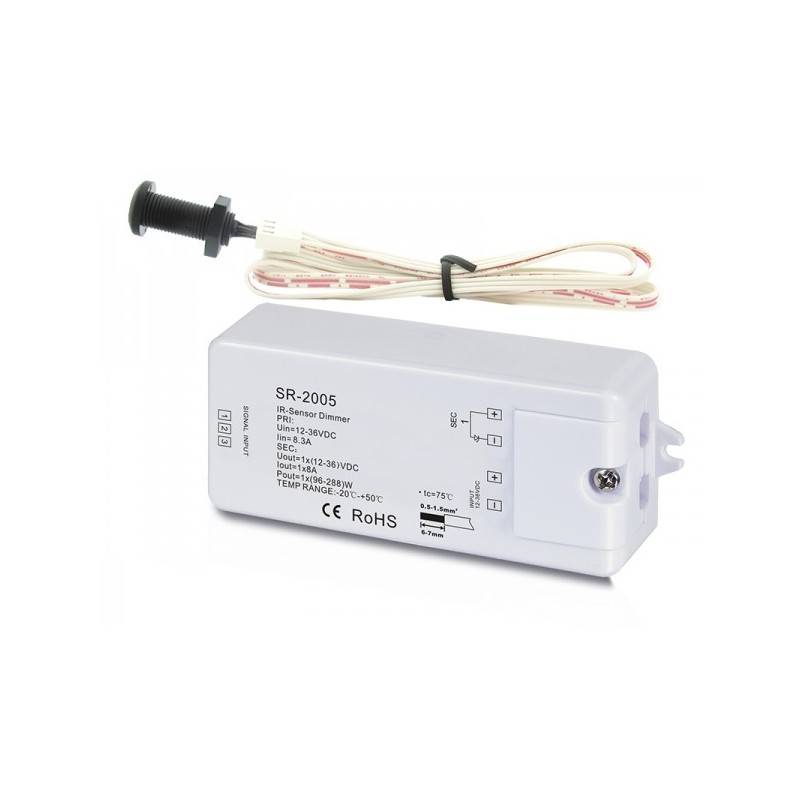

Le commutateur SR-2005 est un régulateur d'intensité pour détecteur de mouvement infrarouge d'une grande sensibilité et avec une portée de détection maximale de 6 cm. Le variateur à capteur IR est conçu avec une taille compacte, une sortie à canaux uniques, et est disponible en version à courant constant.

La lumière s'allumera et s'éteindra lorsque vous placerez ou retirerez votre main de la zone de détection, et il y aura une durée de gradation lorsque votre main restera dans la zone de détection pendant une période de temps (cycle de gradation : plus sombre-plus lumineux-plus sombre-plus lumineux…). Chaque cycle de la durée de gradation dure environ 16 à 20 secondes.

Un gradage fluide et sans scintillement peut être réalisé avec le variateur à capteur. Conçu avec une fonction de mémoire, ce régulateur de tension IR peut se souvenir du dernier réglage de luminosité lors de sa remise en marche.

Comment ça fonctionne ?

Le capteur IR est un interrupteur de proximité. Lorsqu'il détecte une présence, il active ou désactive le circuit, et vice versa. En d'autres termes, il maintient la fonction jusqu'à ce qu'un nouveau signal soit détecté. Par exemple : si nous passons notre main au-dessus de la zone de détection du capteur alors que la lumière est éteinte, elle s'allumera et restera allumée jusqu'à ce que nous passions à nouveau notre main et que nous éteignions la lumière.

Applications du capteur de commutation IR

Le capteur de commutation IR est un appareil parfait à installer dans des zones où un éclairage automatique est nécessaire, par exemple, sous les meubles de cuisine, dans les miroirs, dans les installations de bandes LED encastrées, de sorte que lorsque l'on passe la main, l'interrupteur s'active et la lumière s'allume, puis s'éteint à nouveau en détectant un mouvement.

Caractéristiques du capteur de commutateur IR

• Sensibilité élevée.
• Portée de détection Max 6 cm (Capteur IR).
• La longueur de la ligne de capteurs est >1M.
• La lumière s'allumera ou s'éteindra lorsque votre main apparaîtra ou s'éloignera dans la zone de détection, et une durée de diminution de la lumière se produira.
• Lorsque votre main reste dans la zone de détection pendant un moment (cycle de lumière tamisée : plus sombre, plus lumineuse, plus sombre, plus lumineuse...).
• Chaque durée de la diminution de la lumière recyclée (sombre-lumineux-plus sombre) est de 16 à 20 secondes.
• La lumière douce, tamisée et discrète des variations de luminosité change sans aucun clin d'œil.
• La fonction "Mémoire" permet de rappeler le dernier niveau de luminosité lorsque l'appareil est rallumé.

Schéma de câblage du capteur de commutation IR
