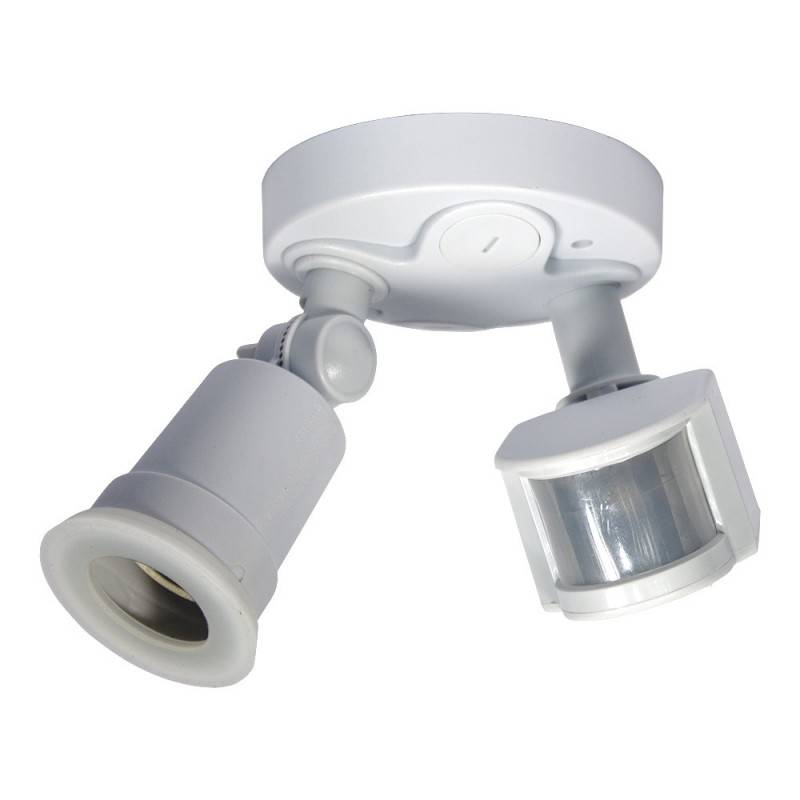

LED E27 Lampensockel mit PIR-Bewegungsmelder IP44
Die E27 LED-Lampenfassung ist eine einfache und kostengünstige Lösung für Energieeinsparungen in Bereichen mit sporadischem Verkehr. Sie umfasst eine Fassung für E27 LED-Lampen mit einer IP44 schützenden Gummidichtung, die für den Einsatz in feuchten Bereichen und im überdachten Außenbereich geeignet ist. Außerdem verfügt sie über einen PIR-Infrarotsensor, der Bewegungen in einem Bereich von bis zu 12 Metern mit einem Erfassungswinkel von 180 Grad erkennt. Sowohl die E27 LED-Lampenfassung als auch der Kopf mit dem PIR-Sensor sind verstellbar und neigbar, was eine richtige Ausrichtung ermöglicht.
PIR-Bewegungsmelder
Der PIR-Bewegungsmelder fungiert als Schalter, der den Schaltkreis verbindet, wenn Bewegung innerhalb seines Erfassungsbereichs erkannt wird, und trennt ihn, wenn der Infrarotstrahler keine Bewegung mehr erkennt, nach der programmierten Zeit (mindestens 10 Sekunden, maximal 7 Minuten).
Der Bewegungssensor erkennt automatisch Tag und Nacht. Das Umgebungslicht für den Betrieb des Sensors kann durch einfaches Ändern des vorhandenen LUX-Drehknopfs am Sensorhead beliebig angepasst werden. Die TAG-Option aktiviert die Schaltfunktionen sowohl tagsüber als auch nachts, während die NACHT-Option den Schalter nur nachts oder bei Umgebungsbedingungen von weniger als 10 Lux aktiviert. Die Empfindlichkeit des Umgebungslichts ist durch Ändern der Position des LUX-Drehknopfs einstellbar.
Es ist auch möglich, die Winkel- und Distanzempfindlichkeit zu ändern. Wenn das SENS-Wahlrad auf die +-Position eingestellt ist, funktioniert der Sensor mit maximaler Reichweite (12 Meter). Eine Reduzierung des SENS-Wertes verringert auch den Erkennungsbereich des Sensors auf ein Minimum von 2 Metern.
Schließlich ist es möglich, die Zeit anzupassen, die der Bewegungssensor den Stromkreis verbunden hält. Mit dem TIME-Dial können wir eine Mindestzeit von 10 Sekunden bis maximal 7 Minuten auswählen, solange innerhalb des Erfassungsbereichs keine Bewegung erkannt wird.
Wie man die E27 LED-Lampenfassung mit PIR-Bewegungsmelder installiert
Die Installation der Steckdose mit Sensor ist sehr einfach, ähnlich wie die Montage einer herkömmlichen Deckenleuchte.
- Trennen Sie die Stromversorgung vom Stromkreis und stellen Sie sicher, dass er keine elektrische Energie erhält.
- Entfernen Sie die Rückabdeckung, indem Sie die beiden Schrauben von der Vorderseite herausdrehen, und befestigen Sie die Abdeckung an der gewünschten Deckenposition mit dem mitgelieferten Zubehör.
- Schließen Sie die Eingangsverdrahtung L und N (Phase und Neutralleiter) gemäß dem Schaltplan an.
- Befestigen Sie die Lampe an der Deckenmontagebasis, setzen Sie die Schrauben ein und schließen Sie die Stromversorgung wieder an.
Empfehlungen
- Es wird empfohlen, den Bewegungsmelder von einem Fachmann oder von jemandem installieren zu lassen, der über Grundkenntnisse in elektrischen Systemen und die Risiken im Umgang mit Niederspannungselementen informiert ist.
- Vermeiden Sie die Verwendung der Lampe, ohne sie dauerhaft an der Decke/Wand zu befestigen.
- Stellen Sie sicher, dass Sie die Lampenfassung nicht mit einem Sensor in Richtung oder in der Nähe von Objekten installieren, die sich ständig bewegen, um den vorgesehenen Zweck der Lampe zu erreichen.
- Vermeiden Sie die Installation des Sensors in der Nähe von Bereichen mit Temperaturschwankungen, wie z.B. Klimaanlagen, Heizquellen, Zugluft usw.
- Wenn Sie feststellen, dass die Empfindlichkeit des Sensors unzureichend ist, stellen Sie sicher, dass keine Elemente den Sensor stören, dass die Umgebungstemperatur 40 ºC nicht übersteigt und dass die Höhe, in der Sie die Lampe platziert haben, 2,5 Meter nicht überschreitet.
- Um die Abdichtung des Lampenschirms zu gewährleisten, wird empfohlen, LED-Glühbirne E27 PAR 38 und es nicht über 90° im Verhältnis zur Vertikalen platzieren.
Technische Spezifikationen
- Stromversorgung: 220-240V-AC
- Frequenz: 50Hz
- Umgebungslicht zwischen 10 und 2000 LUX (einstellbar)
- Reaktionszeit: mindestens 10 Sekunden (+/-3 Sek.), maximal 7 Minuten (+/-2 Min.)
- Maximale Last: 150W
- Erkennungsdistanz: 2 bis 12 Meter (verstellbar, bei einer Durchschnittstemperatur von 24ºC)
- Erkennungsbereich: 180º
- Betriebstemperatur: von -20 bis 40 ºC, mit einer maximalen relativen Luftfeuchtigkeit von 93%
- Empfohlene Montagehöhe: zwischen 1,8 und 2,5 Metern
- Stromverbrauch von weniger als 0,9 W
- Bewegungserkennungs-Geschwindigkeit: von 0,6 bis 1,5 Meter/Sekunde.
