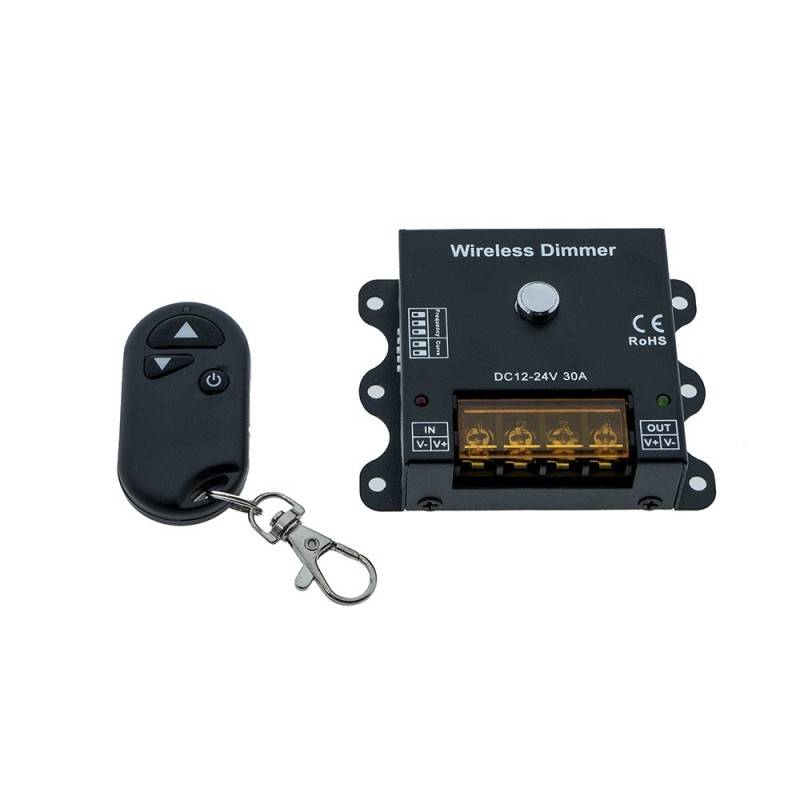

Trådløs og manuell PWM demperregulator, med justerbar frekvens og dimmingkurve
For 12/24V monokrome LED-striper, maks. 30A
Dimmer for LED-striper og armaturer 12/24V monokrom, med mulighet for å variere frekvensen og reguleringskurven. Avhengig av det valgte alternativet angående frekvens (fra 300Hz til 10KHz), kan en større eller mindre belastning kobles til, hvor 30A er maksimal belastning ved laveste frekvens, og 10A er maksimal belastning ved høyeste frekvens.
Fordeler med riktig frekvensjustering
Det menneskelige øye kan ikke oppfatteblink over 100 hertz, men elektroniske enheter som foto, video eller mobilkameraer registrerer vanligvis mellom 25 og 60 bilder per sekund. På grunn av dette kan vi noen ganger observere en distraherende blinking når vi fokuserer på et lyspunkt med kameraet. Justering av frekvensen og reguleringskurven reduserer denne effekten og, i tillegg til å minske blinkingen, gir en mye jevnere og mer visuelt behagelig dempingsovergang.
Tekniske parametre
- Driftstemperatur: -20ºC til 60ºC
- Inngangs-/Utgangsspenning: 12-24VDC
- Utgang: 1 kanal
- Kobling med en forlengelsessnor
- Kompakte dimensjoner: 81x64x28mm
- Vekt: 116g
- Statisk forbruk etter bruk: <1W
- Utgangsstrøm: <30A
- Overføringsfrekvens for fjernkontrollen: 433,92MHz
- Maksimal kontrollavstand med fjernkontroll: ca. 20 meter
Instruksjoner for bruk av den justerbare frekvens trådløse PWM-regulatoren
- Velg PWM-frekvensen ved å justere de tre pinnene til venstre, merket 1-2-3
- Velg dimmekurven ved å justere de to pinnene til høyre, merket 4-5
- Koble inngangs- og utgangsladekablene i henhold til V+/V- instruksjonene, fra strømforsyningen til utgangen mot LED-stripen.
- Koble kretsen til strømkilden, så vil den fungere direkte. Dempingen skjer via pulser, både gjennom reguleringsknappen og fjernkontrollen. Enheten tillater opptil 10 forskjellige lysstyrkenivåer.
- For å slå den på og av, trykk og hold knappen på kontrolleren i 3 sekunder, eller POWER-knappen på fjernkontrollen.
Tekniske problemer å vurdere
Når PWM-frekvensen er på et minimum av 300Hz og den maksimale belastningen som er tilkoblet er 30A, overskrider typisk temperaturen til kontrolleren ikke 55ºC. Du bør imidlertid huske at ved høye frekvenser mellom 500Hz og 1000Hz, er det mulig for kontrolleren å nå temperaturer på opptil 65ºC.
Vennligst merk at med en høyere PWM-frekvens vil utgangsstrømmen bli redusert proporsjonalt, i henhold til følgende tabell:
PWM frek. = 300Hz --> Max. 30A
PWM frek. = 3kHz --> Maks. 20A
PWM frek. = 5KHz --> Maks. 15A
PWM frekvens = 10KHz --> Maks. 10A
Bruksanvisning (på engelsk):
