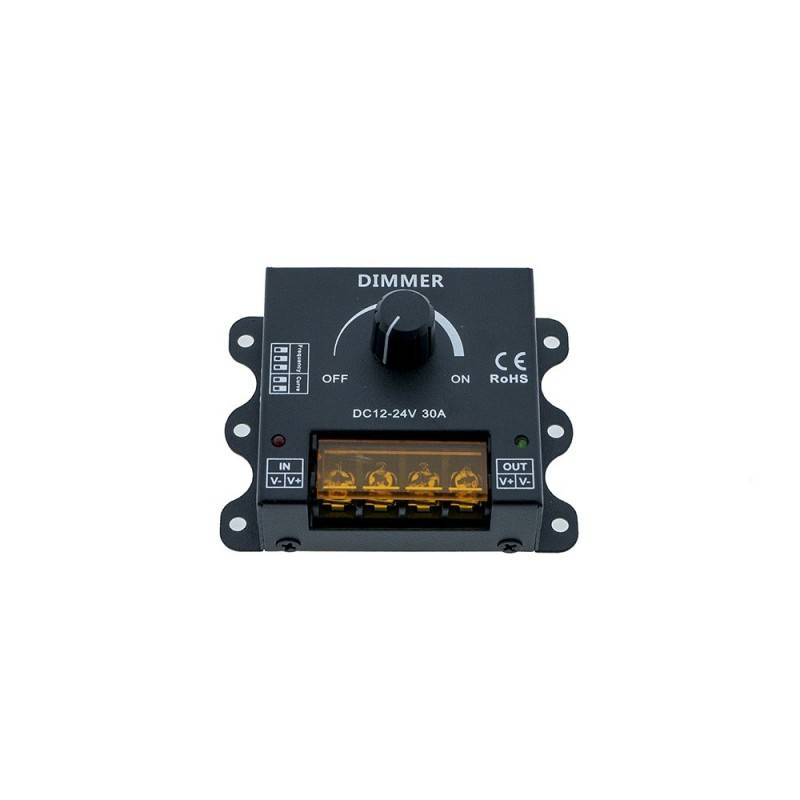

Manuālais PWM dimmētāja regulators ar regulējamu frekvenci un regulācijas līkni
12/24V monohromajiem LED joslām, maksimāli 30A
Dimmeris 12/24V LED strāvām, kas ļauj pielāgot frekvenci un regulācijas līkni. Atkarībā no izvēlētās frekvences opcijas no 300Hz līdz 10KHz, tas ļaus savienot lielāku vai mazāku slodzi, ar maksimālo 30A zemākajā frekvencē un maksimālo 10A augstākajā frekvencē.
Kāpēc ir svarīgi pareizi iestatīt frekvenci?
Pat ja cilvēka acs nesaskata mirgojumus, kas pārsniedz 100 hercus, elektroniskās ierīces, foto un video kameras parasti ieraksta no 25 līdz 60 kadriem sekundē. Tāpēc, bieži eksponējot gaismas avotu kamerai, mēs novērojam nepatīkamu mirgošanu. Frekvences un dimmēšanas līknes pielāgošana minimizē šo efektu un nodrošina vienmērīgu gaismas pāreju no 0.1% līdz 100% bez lēkāšanas, bez mirgošanas.
Tehniskie parametri
- Darba temperatūra: -20ºC līdz 60ºC
- Ieejas/Izejas Spriegums: 12/24V
- Izvade: 1 kanāls
- Savienojums caur jaudas slēdzi
- Samazinātas dimensijas: 90x70x48mm
- Svars: 140g
- Statiskā darba patēriņš: <0.7W
- Izvades strāva: <30A
Lietotāja norādījumi regulējama frekvences manuālā PWM dimmera
- Izvēlieties PWM frekvenci, pielāgojot trīs kontaktus pa kreisi, atzīmētus ar 1 - 2 - 3
- Izvēlieties regulācijas līkni, pielāgojot divas tapas labajā pusē, kas atzīmētas ar 4 - 5
- Savienojiet ieejas un izejas uzlādes vadus saskaņā ar instrukcijām V+ / V-, no jaudas avota un izejas uz LED slangu.
- Pievienojiet ķēdi elektrotīklam un darbiniet rotācijas pogu. Minimālā spilgtuma iestatījums ir ar pogu pa kreisi, bet maksimālā spilgtuma iestatījums ir pa labi.
- Ja pagriezīsiet podziņu līdz galam pa kreisi, jūs dzirdēsiet klikšķi un dimmers atvienos jaudu.
Jāņem vērā apsvērumi
- Kad PWM frekvence ir minimālā līmenī 300Hz un maksimālais slodze ir 30A, kontroliera temperatūra nepārsniedz 55ºC. Kad PWM frekvence ir no 500Hz līdz 1000Hz, kontrolieris var sasniegt temperatūras līdz pat 65ºC.
- Ņemiet vērā, ka augstāka PWM frekvencē izejas strāva samazinās proporcionāli, saskaņā ar sekojošo tabulu:
PWM frekvence = 300Hz --> Maks. 30A
PWM frekvence = 3kHz --> Max. 20A
PWM frekvence = 5kHz --> Maks. 15A
PWM frekvence = 10KHz --> Maks. 10A
Instrukciju rokasgrāmata (angļu valodā):
