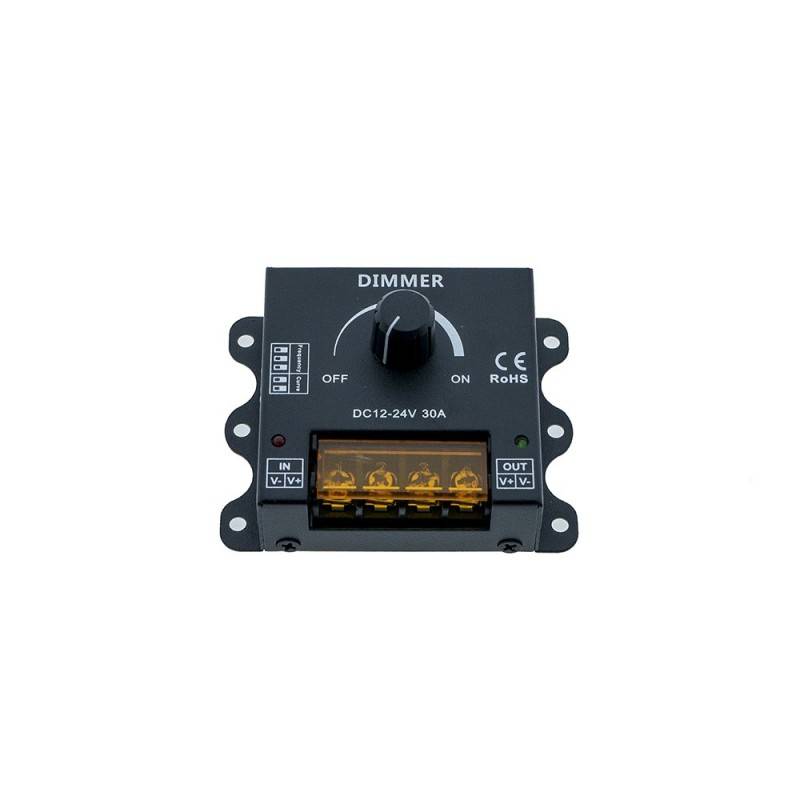

Dimmer manuel PWM 12-24V DC - 30A - Justerbar frekvens og reguleringskurve

https://new.barcelonaled.com/web/image/product.template/823/image_1920?unique=79e239b

Manuel dreje regulator til monokrom LED-strips, 12/24V pærer og generelt justerbare armaturer på 12/24V, med udgang på 1 kanal.

Muliggør variation og valg af frekvens fra 300Hz til 10KHz samt valg af linære eller logaritmiske reguleringskurver.

Afhængigt af den valgte frekvens vil den manuelle regulator tillade op til et maksimalt strømtrin på 30A. For at se værditabellet, se venligst den udvidede beskrivelse nedenfor.

  • IND/UD: 12/24V
  • Maks. 30A
  • Monokulør
  • 1 kanal
  • IP20
Ref. B1620

12,99 € 12.99 EUR 12,99 € Moms Inkluderet

10,74 € Moms Inkluderet

Not Available For Sale

Denne kombination eksistere ikke.

Kontakt os

Del

Download product data sheet
Product Review's
0

Certifikater CE | ROHS

Manuel PWM dimmerregulator med justerbar frekvens og reguleringskurve

Til monofarvede LED-strips 12/24V, maks. 30A

Intensitetsregulator til LED-strips på 12/24V, der gør det muligt at regulere frekvensen og reguleringskurven. Afhængigt af den valgte frekvensmulighed fra 300Hz til 10KHz, vil den tillade at forbinde en større eller mindre belastning, med et maksimum på 30A ved den laveste frekvens og et maksimum på 10A ved den højeste frekvens.

Hvorfor er det vigtigt at justere frekvensen korrekt?

På trods af at det menneskelige øje ikke opfatter blink over 100 hertz, optager elektroniske apparater, foto- og video-kameraer normalt mellem 25 og 60 billeder per sekund. Derfor oplever vi ofte et ubehageligt blink, når vi eksponerer et lyspunkt for et kamera. Justeringen af frekvensen samt reguleringskurven minimerer denne effekt og tillader en jævn lysovergang fra 0,1% til 100% uden spring, uden flimmer.

Tekniske parametre

  • Driftstemperatur: -20ºC til 60ºC
  • Indgangs-/udgangsspænding: 12/24V
  • Udgang: 1 kanal
  • Tilslutning af kabling via afgreningsstik
  • Reducerede dimensioner: 90x70x48mm
  • Vægt: 140g
  • Statisk driftsforbrug: <0,7W
  • Udgangsstrøm: <30A

Brugsanvisning for manuel PWM-regulator med justerbar frekvens

  1. Vælg PWM-frekvensen ved at justere de tre ben til venstre, mærket 1 - 2 - 3
  2. Vælg reguleringskurven ved at justere de to pins til højre, markeret 4 - 5
  3. Tilslut indgangs- og udgangsstrømkablerne i henhold til instruktionerne V+ / V-, fra strømkilden til LED-strimlen.
  4. Forbind kredsløbet til strømmen, og drej på drejeknappen. Det minimale lysstyrke er indstillet med knappen til venstre, og den maksimale lysstyrke til højre.
  5. Hvis du drejer knappen helt til venstre, vil du høre et klik, og reguleringen af strømmen vil blive afbrudt.

Overvejelser at tage i betragtning

  • Når PWM-frekvensen er på minimum 300Hz, og den maksimale tilsluttede belastning er 30A, overstiger temperaturen på controlleren ikke 55ºC. Når PWM-frekvensen ligger mellem 500Hz og 1000Hz, kan controlleren nå temperaturer på op til 65ºC.
  • Overvej at ved højere PWM-frekvens reduceres udgangsstrømmen proportionalt i henhold til følgende tabel:

PWM frek. = 300Hz --> Max. 30A

PWM frek. = 3KHz --> Max. 20A

PWM frekvens = 5KHz --> Maks. 15A

PWM frek. = 10KHz --> Maks. 10A
