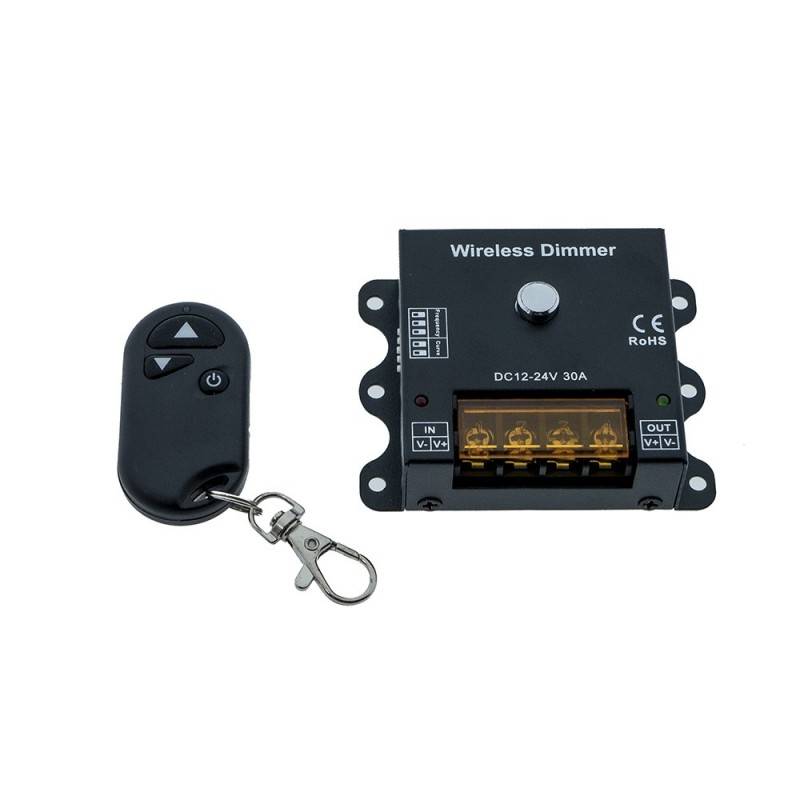

Bežični i ručni PWM dimmer regulator, sa podesivom frekvencijom i krivom regulacije
Za LED trake 12/24V monokromatske, max. 30A
Dimmer za LED trake i svjetiljke 12/24V monokromatske, s mogućnošću podešavanja frekvencije i krivulje regulacije. U skladu s opcijom koja se odabere za frekvenciju (od 300Hz do 10KHz), moguće je povezati veću ili manju opterećenost, pri čemu je maksimalno opterećenje 30A s najmanjom frekvencijom, i 10A maksimalno opterećenje pri maksimalnoj frekvenciji.
Prednosti pravilnog podešavanja frekvencije
Ljudsko oko ne može percipirati treptaje iznad 100 hercova, ali elektronski uređaji kao što su fotoaparati, video kamere ili mobilni telefoni obično snimaju između 25 i 60 kadrova u sekundi. Zbog toga, ponekad, kada fokusiramo na izvor svjetlosti sa kamerom, primijetimo neugodno treptanje. Podešavanje frekvencije i krivulje regulacije minimalizira taj efekat i, pored smanjenja flickera, nudi mnogo homogena i ugodnija prijelazna podešavanja za vid.
Tehnički parametri
- Temperatura rada: -20ºC do 60ºC
- Ulazni/izlazni napon: 12-24VDC
- Izlaz: 1 kanal
- Veza kablovske instalacije preko razvodne kutije
- Dimenzije: 81x64x28mm
- Peso: 116g
- Statistička potrošnja po upotrebi: <1W
- Izlazna struja: <30A
- Frekvencija prenosa daljinski: 433.92MHz
- Maximalna udaljenost upravljanja sa daljinskim upravljačem: otprilike 20 metara
Uputstva za upotrebu wireless PWM regulatora sa podesivom frekvencijom
- Odaberite PWM frekvenciju podešavanjem tri pina s lijeve strane, označenih 1-2-3
- Odaberite krivulju regulacije putem podešavanja dva pina s desne strane, označena 4-5
- Priključite ulazne i izlazne kabel za punjenje prema uputama V+/V-, od napajanja do izlaza prema LED traci.
- Uključite krug u struju, i moći ćete direktno upravljati njime. Regulacija se vrši putem pritisaka, kako preko dugmeta na regulatoru, tako i putem daljinskog upravljača. Uređaj omogućava do 10 različitih nivoa osvetljenja.
- Za uključivanje i isključivanje, dovoljno je pritisnuti dugme kontrolera tokom 3 sekunde, ili dugme POWER na daljinskom upravljaču.
Tehnička pitanja na koja treba obratiti pažnju
Kada je PWM frekvencija na minimalnoj vrijednosti od 300Hz i maksimalno opterećenje priključeno je 30A, temperatura kontrolera obično ne prelazi 55ºC. Međutim, treba imati na umu da pri visokim frekvencijama između 500Hz i 1000Hz, kontroler može dostići temperature do 65ºC.
Imajte na umu da, sa višom PWM frekvencijom, izlazna struja će proporcionalno biti smanjena, u skladu s ovom tabelom:
PWM frek. = 300Hz --> Maks. 30A
PWM frek. = 3KHz --> Maks. 20A
PWM frek. = 5KHz --> Maks. 15A
PWM frekvencija = 10KHz --> Maks. 10A
Uputstvo za upotrebu (na engleskom):
